Диагностика подвески в Ховрино

Что проверяется при диагностике подвески

Подвеска состоит из большого количества взаимосвязанных элементов. Поэтому один и тот же симптом может возникать из-за разных неисправностей. Например, стук на мелких неровностях бывает связан со стойкой стабилизатора, втулкой, шаровой опорой, сайлентблоком или верхней опорой амортизатора.

При диагностике важно последовательно проверить все потенциальные источники неисправности, а не ориентироваться только на звук.

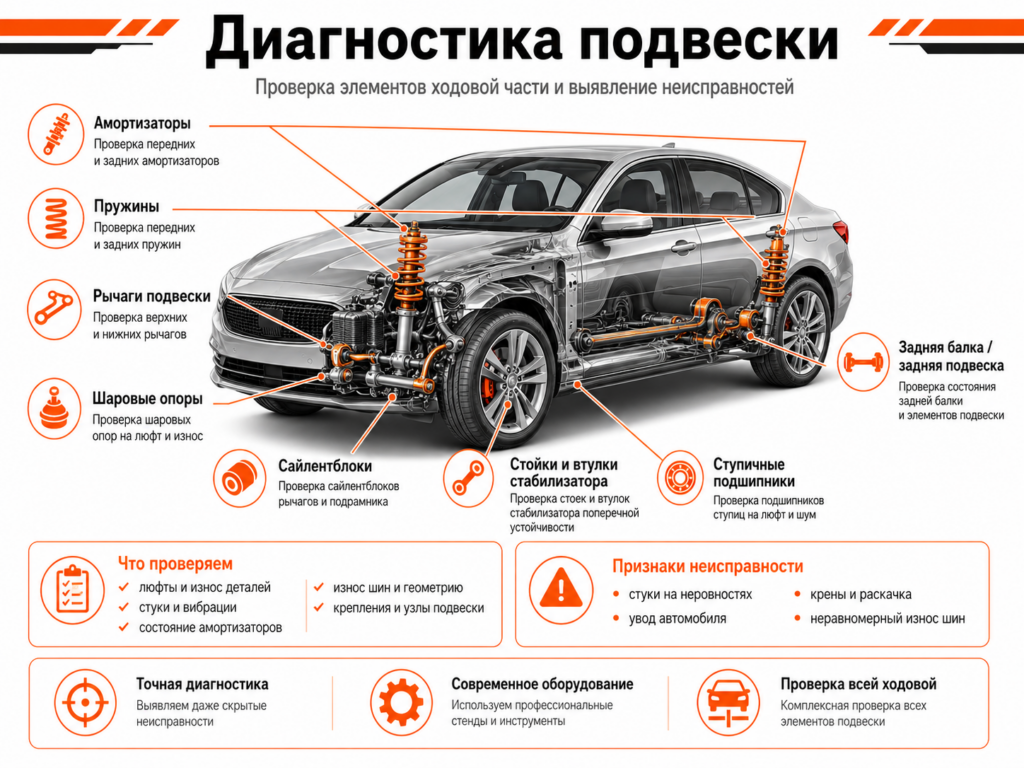

В зависимости от конструкции автомобиля проверяются:

• передние и задние амортизаторы;
• амортизационные стойки;
• пружины;
• верхние опоры;
• опорные подшипники;
• пыльники и отбойники;
• верхние и нижние рычаги;
• продольные и поперечные рычаги;
• сайлентблоки;
• шаровые опоры;
• втулки стабилизатора;
• стойки стабилизатора;
• ступицы;
• ступичные подшипники;
• балки;
• подрамники;
• поворотные кулаки;
• крепления подвески.

На автомобилях с пневматической, адаптивной или активной подвеской дополнительно проверяются пневмобаллоны, стойки, компрессор, магистрали, клапанный блок, ресивер, датчики положения кузова и электронное управление.

Основные признаки неисправности подвески

Диагностику рекомендуется провести, если появились:

• глухие удары при проезде ям;
• частый стук на мелких неровностях;
• скрип при раскачивании кузова;
• щелчки во время поворота руля;
• вибрация рулевого колеса;
• увод автомобиля;
• раскачивание после проезда неровности;
• сильные крены кузова;
• клевки при торможении;
• ухудшение курсовой устойчивости;
• снижение комфорта;
• изменение высоты одной стороны автомобиля;
• неравномерный износ шин;
• посторонний гул при движении;
• металлический звук при полном ходе подвески.

Часть неисправностей развивается постепенно. Водитель привыкает к изменившемуся поведению автомобиля и может долго не замечать снижение эффективности амортизаторов или появление небольшого люфта.

Как проводится диагностика подвески

Первичная оценка автомобиля

Перед осмотром мастер уточняет характер неисправности:

• где именно слышен звук;
• на каких неровностях он появляется;
• зависит ли симптом от скорости;
• возникает ли он при разгоне или торможении;
• меняется ли поведение при повороте;
• был ли недавно сильный удар колесом;
• выполнялся ли ранее ремонт подвески.

Такая информация помогает воспроизвести неисправность и определить наиболее вероятную область проверки.

Осмотр автомобиля на подъемнике

На подъемнике открывается доступ к основным компонентам ходовой.

Специалист проверяет:

• механические повреждения;
• трещины;
• деформации;
• состояние креплений;
• разрывы резины;
• повреждение пыльников;
• следы коррозии;
• течи амортизаторов;
• состояние пружин;
• следы контакта деталей между собой.

Визуальный осмотр позволяет обнаружить значительную часть дефектов, но не всегда показывает небольшой люфт.

Проверка шарниров на люфт

Шаровые опоры, сайлентблоки, рычаги и другие соединения проверяются с приложением нагрузки.

Особое внимание уделяется:

• шаровым опорам;
• сайлентблокам рычагов;
• втулкам стабилизатора;
• стойкам стабилизатора;
• ступичным подшипникам;
• креплениям подрамника.

Некоторые шарниры могут выглядеть исправными, но при нагрузке иметь значительное перемещение.

Диагностика амортизаторов

Амортизатор контролирует движение пружины и препятствует продолжительной раскачке кузова.

При проверке оцениваются:

• наличие течей;
• состояние корпуса;
• повреждение штока;
• состояние креплений;
• пыльник;
• отбойник;
• эффективность демпфирования.

Не каждое запотевание корпуса означает критическую неисправность. Важно оценивать характер утечки и фактическую работу амортизатора.

Признаками снижения эффективности могут быть раскачка кузова, клевки при торможении и нестабильность колес на неровной дороге.

Проверка пружин

Пружины поддерживают вес автомобиля и определяют рабочую высоту кузова.

Проверяются:

• целостность витков;
• следы коррозии;
• положение в опорных чашках;
• просадка;
• высота кузова;
• состояние резиновых прокладок.

Особенно внимательно осматриваются крайние витки. Они могут ломаться в зоне опорной чашки и оставаться плохо заметными без подъема автомобиля.

Проверка рычагов подвески

Рычаги удерживают колеса в расчетном положении. Их состояние напрямую влияет на геометрию.

При диагностике проверяются:

• отсутствие деформации;
• целостность корпуса;
• состояние сайлентблоков;
• шаровые соединения;
• крепления;
• следы удара.

Деформированный рычаг не всегда вызывает выраженный стук. Иногда первым признаком становится невозможность правильно выставить углы установки колес.

Проверка сайлентблоков

Сайлентблок состоит из металлических втулок и эластичного элемента. Он позволяет рычагу перемещаться в определенном диапазоне и одновременно гасит вибрации.

Признаки износа:

• трещины резины;
• отрыв резины от втулки;
• чрезмерное перемещение рычага;
• смещение внутренней втулки;
• стук при разгоне или торможении.

Поверхностные небольшие трещины не всегда означают необходимость немедленной замены. Оценивается фактическое состояние шарнира под нагрузкой.

Проверка шаровых опор

Шаровые соединения позволяют ступичному узлу менять положение при работе подвески и рулевого управления.

Проверяется:

• радиальный и осевой люфт;
• состояние пыльника;
• наличие коррозии;
• состояние креплений.

Разрыв пыльника приводит к попаданию воды и абразивных частиц внутрь шарнира. Даже если люфт еще небольшой, поврежденную опору необходимо контролировать особенно внимательно.

Критический износ шаровой относится к неисправностям, которые нельзя откладывать.

Диагностика стабилизатора поперечной устойчивости

Стабилизатор уменьшает крены кузова в поворотах.

Проверяются:

• втулки;
• стойки;
• шарниры;
• сама штанга;
• крепления к кузову или подрамнику.

Стойки и втулки стабилизатора относятся к частым источникам стука на мелких неровностях. При этом повреждение может почти не влиять на движение по ровной дороге.

Проверка ступичных подшипников

Ступичный подшипник должен обеспечивать свободное вращение колеса без люфта и постороннего шума.

При диагностике оцениваются:

• радиальный люфт;
• плавность вращения;
• посторонний гул;
• состояние ступицы;
• температура узла при необходимости.

Гул подшипника может меняться при повороте автомобиля, когда нагрузка перераспределяется между левым и правым колесом.

Однако похожий звук может создавать покрышка, поэтому перед заменой необходимо точно определить источник.

Проверка опор и опорных подшипников

В подвеске типа MacPherson верхняя опора фиксирует стойку к кузову, а опорный подшипник позволяет ей поворачиваться.

Неисправность может проявляться:

• стуком;
• скрипом;
• щелчками;
• рывками пружины;
• тугим вращением руля;
• смещением стойки.

Если пружина заметно закручивается и затем резко освобождается при вращении руля, проверяется состояние опорного подшипника.

Проверка балки и подрамника

После сильного удара или ДТП необходимо оценивать не только сменные шарниры, но и металлические силовые элементы.

Проверяются:

• деформации;
• трещины;
• коррозия;
• состояние сварных соединений;
• сайлентблоки;
• крепления к кузову.

Смещение подрамника способно изменить положение рычагов и рулевого механизма. В таком случае регулировать сход-развал до устранения причины неправильно.

Почему автомобиль уводит в сторону

Увод автомобиля может быть связан не только с подвеской.

Возможные причины:

• неправильное давление в шинах;
• повреждение покрышки;
• нарушение углов колес;
• изношенный сайлентблок;
• деформированный рычаг;
• люфт шаровой;
• смещение подрамника;
• неисправность тормозов;
• различная высота подвески.

Поэтому диагностировать проблему только регулировкой сход-развала не следует.

Почему шины изнашиваются неравномерно

Характер износа может многое рассказать о состоянии автомобиля.

Причинами бывают:

• неправильный развал;
• неправильное схождение;
• люфты подвески;
• изношенные амортизаторы;
• неправильное давление;
• деформация элементов;
• разбалансировка колес.

Перед регулировкой сход-развала необходимо устранить значительные люфты. В противном случае выставленные значения не будут стабильными.

Диагностика после попадания в яму

Сильный удар колесом способен повредить не только шину или диск.

После удара рекомендуется проверить:

• шаровую опору;
• рычаг;
• амортизатор;
• пружину;
• ступичный подшипник;
• поворотный кулак;
• подрамник;
• состояние колесного диска;
• углы установки колес.

Если после ямы появился увод, изменилось положение руля или возник стук, диагностику лучше не откладывать.

Диагностика после ремонта подвески

Контрольная проверка полезна после выполнения большого объема работ.

Специалист убеждается:

• в правильности сборки;
• отсутствии люфтов;
• надежности креплений;
• правильном положении пружин;
• отсутствии течей;
• нормальной работе новых элементов.

Если заменялись рычаги, стойки, поворотные кулаки или перемещался подрамник, следующим этапом обычно становится проверка сход-развала.

Диагностика пневматической подвески

При наличии пневмоподвески механического осмотра недостаточно.

Дополнительно проверяются:

• пневмобаллоны;
• пневмостойки;
• воздушные магистрали;
• компрессор;
• осушитель;
• ресивер;
• блок клапанов;
• датчики уровня кузова;
• электронные ошибки.

Если автомобиль опускается после стоянки, прежде всего необходимо найти место утечки. Замена компрессора без устранения негерметичности может привести к повторной неисправности.

Диагностика адаптивной и активной подвески

На автомобилях с электронным регулированием жесткости проверяются механические компоненты и электронное управление.

Компьютерная диагностика позволяет оценить:

• ошибки блока;
• сигналы датчиков;
• положение кузова;
• работу управляющих клапанов;
• электрические цепи амортизаторов;
• наличие связи с компонентами.

При необходимости после ремонта выполняется калибровка или адаптация.

Почему нельзя менять детали только по звуку

По характеру стука можно определить область поиска, но не конкретную деталь.

Например, похожий глухой звук могут создавать:

• стойка стабилизатора;
• сайлентблок;
• шаровая опора;
• амортизатор;
• верхняя опора;
• крепление подрамника.

Поэтому в «Гараж САО» сначала подтверждаем неисправность, а затем предлагаем замену.

Что получает клиент после диагностики

После проверки специалист объясняет:

• какие детали исправны;
• какие элементы имеют износ;
• что необходимо заменить срочно;
• какие работы можно выполнить планово;
• какие детали потребуются;
• потребуется ли сход-развал.

Это позволяет заранее понимать объем будущего ремонта и избегать необоснованных расходов.

Когда неисправность требует срочного ремонта

Не рекомендуется откладывать ремонт при обнаружении:

• значительного люфта шаровой;
• сильно поврежденного ступичного подшипника;
• сломанной пружины;
• критического повреждения рычага;
• ослабленного крепления подвески;
• деформации силового элемента;
• разрушения ступицы;
• риска отсоединения детали.
