Замена сцепления автомобиля

Сцепление передает крутящий момент от двигателя к коробке передач и позволяет кратковременно разъединять их при трогании с места и переключении передач. От состояния механизма зависит плавность старта, разгон автомобиля, работа механической коробки и отсутствие ударных нагрузок на элементы трансмиссии.

Основную нагрузку принимают ведомый диск, нажимной диск и выжимной механизм. Фрикционные накладки постепенно изнашиваются, диафрагменная пружина корзины теряет расчетные характеристики, выжимной подшипник получает повышенные нагрузки, а двухмассовый маховик со временем может приобрести люфт. Поэтому при появлении симптомов важно диагностировать весь узел, а не менять только одну деталь.

В «Гараж САО» перед заменой сцепления специалисты проверяют характер неисправности, привод выключения сцепления, состояние коробки передач и наличие посторонних шумов. После снятия КПП дополнительно осматриваются маховик, сальники, направляющие и другие элементы, доступ к которым возможен только после демонтажа трансмиссии.

После диагностики согласовываются необходимый объем работ, комплектующие и стоимость. Запчасти подбираются по VIN с учетом двигателя, коробки передач и конкретной модификации автомобиля.

Когда пора проверить сцепление

сцепление пробуксовывает;
машина дергается при старте;
передачи включаются с трудом;
изменилась работа педали;
появился запах перегрева;
слышны шум или скрежет;
возникли вибрации при трогании

Как проходит замена

диагностика привода;
демонтаж коробки передач;
снятие старого комплекта;
проверка маховика и сальников;
установка нового сцепления;
сборка и прокачка привода;
контрольная проверка.

Почему выбирают «Гараж САО»

диагностика до разборки;
проверка маховика после снятия КПП;
подбор деталей по VIN;
профессиональный инструмент;
согласование сметы заранее;
контроль после установки;
гарантия на выполненные работы.

Как устроено сцепление автомобиля

На автомобилях с механической коробкой передач сцепление располагается между двигателем и КПП. Когда педаль отпущена, ведомый диск зажат между маховиком и нажимным диском корзины. За счет силы трения крутящий момент двигателя передается на первичный вал коробки передач.

При нажатии педали выжимной механизм воздействует на диафрагменную пружину корзины. Нажимной диск отходит от ведомого, поток крутящего момента прерывается, и водитель может включить другую передачу.

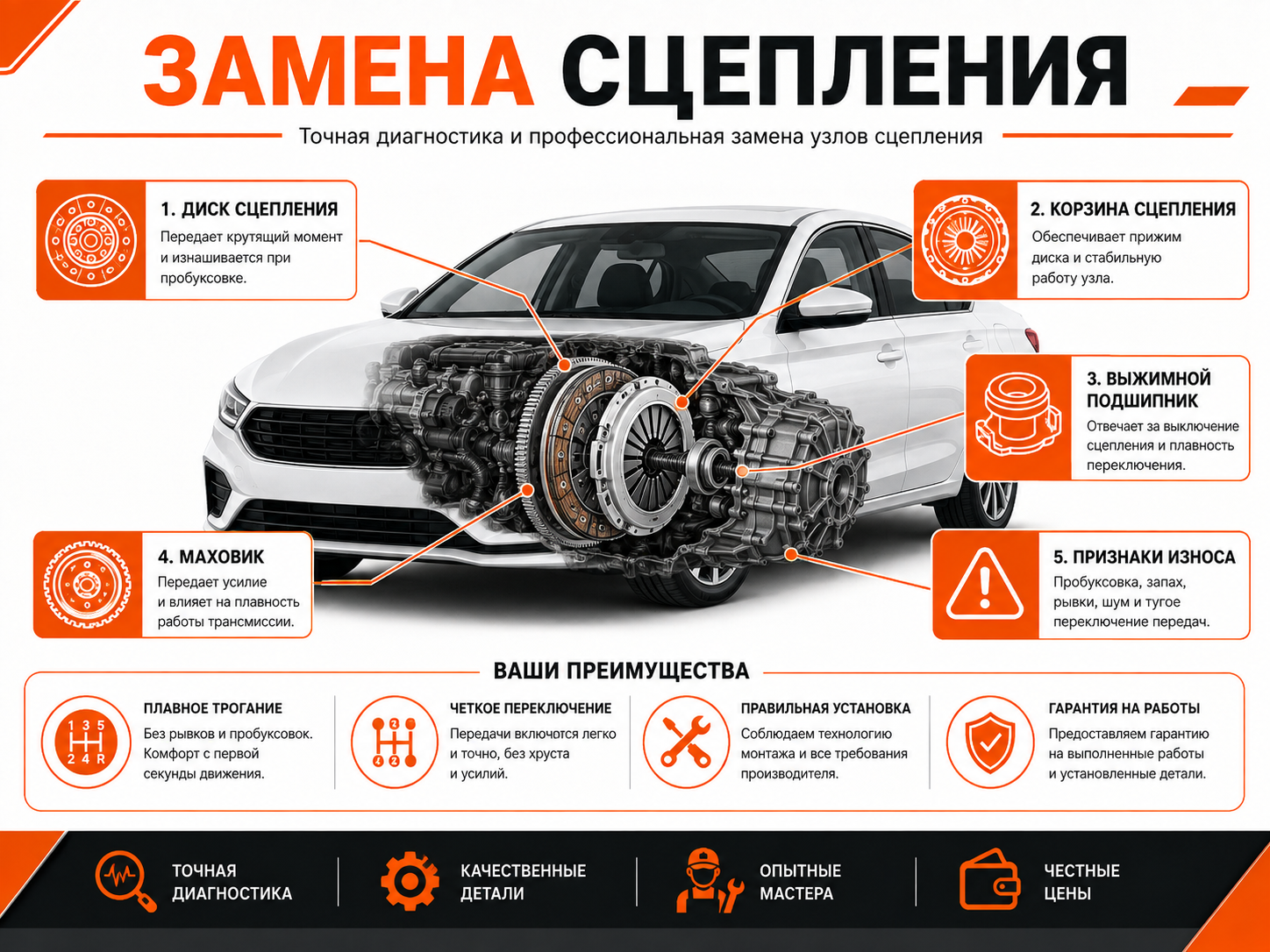

Основные компоненты:

ведомый диск сцепления;
корзина сцепления;
нажимной диск;
диафрагменная пружина;
маховик;
выжимной подшипник;
вилка выключения;
направляющая выжимного подшипника;
главный цилиндр сцепления;
рабочий цилиндр;
гидравлическая магистраль;
педальный механизм.

На отдельных автомобилях применяются тросовые приводы, концентрические рабочие цилиндры, саморегулирующиеся корзины и двухмассовые маховики.

Основные признаки износа сцепления

Необходимость диагностики возникает, если изменилось поведение автомобиля при трогании, разгоне или переключении передач.

Характерные признаки:

обороты двигателя растут быстрее скорости автомобиля;
сцепление начинает схватывать слишком высоко;
автомобиль плохо разгоняется под нагрузкой;
возникают рывки при трогании;
кузов вибрирует при отпускании педали;
передачи включаются с усилием;
задняя передача включается с хрустом;
появился запах перегретых фрикционных накладок;
педаль стала слишком мягкой;
педаль стала чрезмерно тяжелой;
педаль не возвращается полностью;
появились шумы при ее нажатии;
слышен металлический дребезг со стороны коробки;
возникли удары при запуске или остановке двигателя.

Некоторые из этих симптомов могут возникать из-за привода сцепления, коробки передач, опор двигателя или маховика. Поэтому перед заменой требуется определить источник неисправности.

Как проводится диагностика сцепления

Проверка в движении

Мастер оценивает:

момент начала схватывания;
отсутствие пробуксовки;
плавность старта;
поведение под нагрузкой;
переключение передач;
посторонние звуки;
вибрации;
работу педали.

Особенно заметна пробуксовка при интенсивном разгоне на повышенной передаче: обороты двигателя увеличиваются, но автомобиль не получает соответствующего ускорения.

Проверка привода

При гидравлическом приводе осматриваются:

главный цилиндр;
рабочий цилиндр;
трубки;
соединения;
уровень жидкости;
наличие утечек;
наличие воздуха в контуре.

При механическом приводе дополнительно проверяется трос, его крепления и механизм регулировки.

Осмотр после снятия коробки передач

Полноценное состояние диска, корзины и маховика можно оценить только после демонтажа КПП.

Проверяются:

остаточная толщина накладок;
состояние заклепок;
наличие трещин;
следы перегрева;
состояние демпферных пружин;
поверхность нажимного диска;
состояние диафрагменной пружины;
выжимной подшипник;
маховик;
сальники двигателя и коробки;
направляющая;
вилка выключения.

Если внутри картера есть масло, необходимо найти его источник до установки нового сцепления.

От чего зависит стоимость замены сцепления

Цена определяется конструкцией автомобиля и объемом необходимых работ.

На стоимость влияют:

марка и модель;
тип двигателя;
привод автомобиля;
конструкция коробки;
компоновка моторного отсека;
стоимость комплекта сцепления;
состояние маховика;
тип рабочего цилиндра;
необходимость замены сальников;
объем демонтажа;
состояние крепежа;
дополнительные комплектующие.

На переднеприводных, заднеприводных и полноприводных автомобилях объем разборки существенно различается. Поэтому точная стоимость рассчитывается после определения модификации автомобиля и диагностики.

Как проходит замена сцепления

Замена относится к трудоемким работам, поскольку для доступа к механизму требуется снять коробку передач.

Типовая последовательность:

Диагностика неисправности.
Подъем автомобиля.
Отключение необходимых электрических разъемов.
Демонтаж элементов, мешающих снятию КПП.
Отсоединение приводов или карданной передачи.
Поддержка двигателя и коробки.
Демонтаж трансмиссии.
Снятие корзины и ведомого диска.
Осмотр маховика.
Проверка сальников.
Проверка вилки и направляющей.
Установка нового комплекта.
Центровка ведомого диска.
Монтаж коробки передач.
Сборка приводов и навесных деталей.
Прокачка гидропривода при необходимости.
Проверка включения передач.
Контрольная поездка.

Точный порядок зависит от конструкции автомобиля, типа привода и компоновки силового агрегата.

Что входит в комплект сцепления

Стандартный комплект обычно включает три основных элемента.

Ведомый диск

Ведомый диск установлен между маховиком и нажимным диском. На его поверхности находятся фрикционные накладки.

В конструкции также могут использоваться демпферные пружины, которые сглаживают крутильные колебания и ударные нагрузки.

Основные повреждения:

износ накладок;
перегрев;
разрушение накладок;
замасливание;
деформация;
повреждение ступицы;
износ шлицев;
поломка демпферных пружин.

Корзина сцепления

Корзина прижимает ведомый диск к маховику и обеспечивает передачу крутящего момента.

При износе возможны:

снижение прижимного усилия;
перегрев нажимного диска;
трещины;
деформация поверхности;
износ лепестков пружины;
неравномерная работа.

Установка нового ведомого диска со значительно изношенной корзиной может существенно сократить ресурс ремонта.

Выжимной подшипник

Выжимной подшипник передает усилие от привода на диафрагменную пружину корзины.

Признаки износа:

гул при нажатии педали;
шорох;
скрежет;
вибрация;
подклинивание;
неравномерная работа сцепления.

Поскольку доступ к подшипнику требует снятия КПП, его обычно меняют одновременно с комплектом сцепления.

Почему сцепление пробуксовывает

Пробуксовка возникает, когда ведомый диск не может передать весь крутящий момент двигателя.

Возможные причины:

критический износ накладок;
перегрев диска;
замасливание;
снижение усилия корзины;
повреждение маховика;
неправильная работа привода;
постоянное частичное нажатие выжимного механизма.

Сначала проблема обычно заметна при высокой нагрузке: резком разгоне, движении в гору или на повышенных передачах. По мере износа пробуксовка усиливается.

Продолжительная эксплуатация сопровождается сильным нагревом и может повредить корзину и рабочую поверхность маховика.

Почему автомобиль дергается при трогании

Рывки при плавном отпускании педали могут возникать из-за:

деформации ведомого диска;
неравномерного износа накладок;
перегрева рабочих поверхностей;
загрязнения маслом;
повреждения демпферных пружин;
дефекта маховика;
изношенных опор двигателя;
неисправности привода.

Иногда проблема возникает не в самом сцеплении. Поврежденные опоры двигателя или коробки увеличивают перемещение силового агрегата и создают ощущение неисправного сцепления.

Почему сцепление «ведет»

Если после полного нажатия педали ведомый диск продолжает частично передавать вращение на коробку передач, сцепление выключается не полностью.

Признаки:

первая передача включается с усилием;
задняя передача включается с хрустом;
автомобиль пытается двигаться при полностью нажатой педали;
переключение сопровождается ударами.

Возможные причины:

воздух в гидроприводе;
утечка рабочего цилиндра;
неисправность главного цилиндра;
неправильная регулировка троса;
деформация диска;
заклинивание на шлицах;
повреждение корзины;
неправильная установка.

Такой дефект увеличивает нагрузку на синхронизаторы и другие элементы коробки передач.

Педаль сцепления стала мягкой или проваливается

Изменение работы педали часто связано с приводом.

Для гидравлической системы возможны:

утечка жидкости;
воздух;
неисправность главного цилиндра;
повреждение рабочего цилиндра;
негерметичность трубки;
внутренний перепуск жидкости.

Если рабочий цилиндр объединен с выжимным подшипником и расположен внутри корпуса сцепления, для его замены приходится снимать коробку передач.

При обнаружении утечки такого цилиндра целесообразно одновременно оценить состояние всего комплекта сцепления.

Почему педаль сцепления стала тяжелой

Причинами могут быть:

износ корзины;
повреждение диафрагменной пружины;
заклинивание выжимного подшипника;
повреждение направляющей;
неисправность вилки;
заедание троса;
проблемы педального механизма;
неправильная установка деталей.

Постепенное увеличение усилия нередко остается незаметным для владельца, поскольку он привыкает к изменению педали

Маховик при замене сцепления

Маховик соединен с коленчатым валом двигателя. Его поверхность контактирует с ведомым диском и принимает тепловую нагрузку при каждом включении сцепления.

После снятия коробки проверяются:

состояние рабочей поверхности;
трещины;
следы сильного перегрева;
глубокие борозды;
механические повреждения;
люфт;
состояние зубчатого венца.

Устанавливать новый комплект на явно поврежденный маховик нежелательно: дефект поверхности способен вызвать вибрации, рывки и ускоренный износ новых деталей.

Двухмассовый маховик

На многих современных автомобилях используется двухмассовый маховик. В отличие от обычного цельного маховика он состоит из двух масс, соединенных демпфирующим механизмом.

Его задача — уменьшать крутильные колебания двигателя и защищать коробку передач от резких нагрузок.

Признаки неисправности:

металлический дребезг;
стук при запуске двигателя;
удар при остановке двигателя;
сильные вибрации;
шум на холостом ходу;
рывки при трогании;
увеличенный угловой люфт.

Окончательно состояние оценивается после демонтажа коробки и сцепления.

Двухмассовый маховик не следует автоматически менять при каждой замене сцепления. Если его параметры находятся в допустимых пределах, деталь можно оставить. При критическом износе установка нового комплекта сцепления без замены маховика может привести к повторной разборке.

Нужно ли менять сцепление комплектом

В большинстве случаев целесообразно устанавливать комплект:

ведомый диск;
корзину;
выжимной подшипник.

Все эти элементы имеют сопоставимый срок эксплуатации и работают совместно. Замена только диска при изношенной корзине или подшипнике экономит стоимость деталей, но сохраняет риск повторного снятия коробки.

Исключения возможны при небольшой наработке узла и локальной неисправности, например повреждении нового элемента. Решение принимается после осмотра.

Сальники при замене сцепления

После снятия КПП открывается доступ к участкам, проверка которых обычно требует значительной разборки.

Особое внимание уделяется:

заднему сальнику коленчатого вала;
сальнику первичного вала КПП;
другим уплотнениям в зоне картера сцепления.

Даже небольшая утечка масла опасна для нового ведомого диска. Попавшее на фрикционные накладки масло снижает коэффициент трения и вызывает пробуксовку.

Если сальник уже имеет выраженные следы течи, его лучше заменить до установки нового сцепления.

Гидропривод сцепления

Гидравлический привод может включать:

главный цилиндр;
бачок;
трубопровод;
гибкий шланг;
рабочий цилиндр;
концентрический выжимной цилиндр.

Типичные проблемы:

утечка;
подсос воздуха;
износ манжет;
внутренний перепуск;
коррозия;
повреждение магистрали.

После вскрытия контура выполняется прокачка. Воздух в системе может привести к неполному выключению сцепления и затрудненному включению передач.

Нужно ли менять масло в коробке при замене сцепления

Само сцепление работает без трансмиссионного масла, поэтому его замена не требует обязательной замены масла КПП на всех автомобилях.

Однако при снятии коробки часть масла на некоторых конструкциях приходится сливать. Это хороший момент оценить:

уровень;
состояние;
наличие загрязнений;
срок предыдущей замены;
герметичность сальников.

Если масло давно не менялось или его необходимо сливать для выполнения работ, можно совместить обслуживание.

Почему сцепление быстро изнашивается

Ресурс зависит не только от деталей, но и от эксплуатации.

Износ ускоряют:

длительное удержание педали в полунажатом положении;
старт на высоких оборотах;
буксование;
частое движение в пробках;
движение с тяжелым прицепом;
повышенная масса автомобиля;
удержание машины сцеплением на подъеме;
агрессивные старты;
неисправный привод;
течь масла на фрикционные накладки.

На светофоре не требуется постоянно удерживать педаль сцепления нажатой при длительной остановке — это создает дополнительную нагрузку на выжимной механизм.

Обкатка нового сцепления

После установки новые рабочие поверхности должны приработаться друг к другу.

На первоначальном периоде эксплуатации рекомендуется:

трогаться плавно;
избегать резких стартов;
не буксовать без необходимости;
не держать автомобиль сцеплением на уклоне;
избегать предельных нагрузок;
следить за появлением запаха и вибраций.

После правильной приработки площадь контакта фрикционных поверхностей увеличивается и работа становится более стабильной.

Что будет, если не менять изношенное сцепление

Продолжительная эксплуатация может привести к:

полной потере передачи момента;
невозможности тронуться;
перегреву маховика;
повреждению корзины;
разрушению выжимного подшипника;
износу деталей привода;
повреждению коробки при неполном выключении;
необходимости более дорогостоящего ремонта.

Сильная пробуксовка особенно опасна длительным перегревом. Если автомобиль почти перестал разгоняться при росте оборотов двигателя, ремонт откладывать не следует.

Когда эксплуатацию лучше прекратить

Рекомендуется отказаться от дальнейшего движения, если:

передачи практически невозможно включить;
автомобиль не может нормально тронуться;
сцепление постоянно пробуксовывает;
появилась сильная вибрация;
педаль полностью провалилась;
гидропривод потерял жидкость;
слышен сильный металлический скрежет;
появился выраженный запах горелых накладок;
выжимной механизм заклинивает;
возник громкий стук между двигателем и коробкой.

В зависимости от характера неисправности безопаснее доставить автомобиль в сервис на эвакуаторе.

Как продлить ресурс сцепления

Чтобы снизить скорость износа:

трогайтесь без длительной пробуксовки;
полностью отпускайте педаль после старта;
не держите ногу на педали во время движения;
используйте тормоз на подъеме;
избегайте резких стартов без необходимости;
не перегружайте автомобиль;
своевременно устраняйте течи масла;
следите за гидроприводом;
диагностируйте шумы и вибрации;
не откладывайте ремонт при первых признаках пробуксовки.

Часто задаваемые вопросы о замене сцепления

Как понять, что сцепление пора менять?

Основные признаки — пробуксовка, рывки при трогании, изменение точки схватывания, запах перегретых накладок, затрудненное включение передач и посторонние звуки.

Как проверить, буксует ли сцепление?

Один из характерных признаков проявляется при интенсивном разгоне: обороты двигателя быстро увеличиваются, а скорость растет значительно медленнее.

Почему сцепление схватывает в самом верху?

Это может быть связано с износом фрикционных накладок или особенностями конструкции привода. Для точного заключения требуется диагностика.

Почему машина дергается при трогании?

Причиной могут быть ведомый диск, корзина, маховик, загрязнение фрикционных поверхностей, повреждение опор двигателя или неисправность привода.

Почему пахнет горелым сцеплением?

Запах появляется при сильном нагреве фрикционных накладок, обычно из-за продолжительной пробуксовки.

Можно ли ездить, если сцепление буксует?

Небольшая пробуксовка может некоторое время позволять движение, но неисправность будет прогрессировать. Перегрев дополнительно повреждает корзину и маховик.

Нужно ли менять сцепление комплектом?

В большинстве случаев да. Обычно одновременно устанавливаются новый ведомый диск, корзина и выжимной подшипник.

Нужно ли менять маховик вместе со сцеплением?

Не обязательно. Сначала оценивается его поверхность, люфт и другие параметры. Исправный маховик можно оставить.

Как понять, что неисправен двухмассовый маховик?

Возможны дребезг на холостом ходу, удары при запуске и остановке двигателя, вибрации и чрезмерный люфт. Окончательная проверка проводится после демонтажа.

Что такое выжимной подшипник?

Это элемент механизма выключения сцепления, который передает усилие на диафрагменную пружину корзины при нажатии педали.

Как понять, что шумит выжимной подшипник?

Характерный шум обычно возникает или заметно меняется при нажатии педали. Однако похожие звуки могут создавать другие элементы трансмиссии.

Почему педаль сцепления провалилась?

В гидравлической системе возможны утечка, воздух, неисправность главного или рабочего цилиндра. При тросовом приводе возможен обрыв троса

Почему передачи плохо включаются?

Сцепление может выключаться не полностью. Также причиной бывают привод, регулировка, синхронизаторы или другие неисправности КПП.

Нужна ли прокачка после замены сцепления?

Если гидравлический контур вскрывался или менялся рабочий цилиндр, из него необходимо удалить воздух.

Нужно ли менять рабочий цилиндр вместе со сцеплением?

Не всегда. Но если концентрический цилиндр находится внутри корпуса коробки и имеет значительный пробег или признаки износа, его состояние стоит учитывать, поскольку повторная замена снова потребует снятия КПП.

Нужно ли менять задний сальник коленвала?

Только при наличии течи или других оснований для замены. После снятия сцепления его удобно тщательно осмотреть.

Нужно ли менять масло в коробке?

Не обязательно во всех случаях. Решение зависит от конструкции автомобиля, необходимости слива масла и срока предыдущего обслуживания.

Можно ли поставить более дешевый комплект сцепления?

Можно использовать качественный аналог, соответствующий конкретной модификации автомобиля. Подбор должен учитывать двигатель, коробку передач, диаметр диска и конструкцию маховика.

Сколько служит сцепление?

Единого пробега нет. Ресурс сильно зависит от автомобиля, городского режима, массы, состояния других узлов и манеры вождения.

Что сильнее всего сокращает ресурс сцепления?

Продолжительная пробуксовка, резкие старты, удержание автомобиля сцеплением на подъеме, движение с постоянно лежащей на педали ногой и повышенные нагрузки.

Нужна ли обкатка после установки?

Да. Первое время желательно избегать резких стартов и длительной пробуксовки, чтобы новые поверхности равномерно приработались.

Можно ли заменить только ведомый диск?

Технически в некоторых случаях можно, но необходимо оценить корзину, подшипник и маховик. При значительном пробеге частичная замена увеличивает вероятность повторного демонтажа КПП

Почему новое сцепление вибрирует?

Возможны проблемы с маховиком, опорами двигателя, установкой, загрязнением поверхностей или несоответствием деталей. Сильная постоянная вибрация требует проверки.

Сколько времени занимает замена сцепления?

Продолжительность зависит от конструкции автомобиля и объема разборки. На полноприводных и сложно скомпонованных моделях работы занимают больше времени.

Сколько стоит замена сцепления?

Цена зависит от автомобиля, типа трансмиссии, стоимости комплекта, состояния маховика и дополнительных деталей. Точная стоимость определяется после подбора автомобиля по VIN и диагностики.
