Ремонт рулевого управления автомобиля

Рулевое управление передает действия водителя от рулевого колеса к управляемым колесам и обеспечивает изменение траектории автомобиля. От исправности системы зависят точность реакции на поворот руля, курсовая устойчивость, способность удерживать заданное направление и безопасность маневрирования.

В состав системы могут входить рулевая колонка, промежуточный вал, карданные соединения, рулевая рейка или другой рулевой механизм, тяги, наконечники и усилитель. В зависимости от автомобиля используется механическое управление, гидроусилитель, электрогидравлический или электрический усилитель.

Неисправности рулевого управления не всегда проявляются одинаково. Стук может возникать в рейке, тягах, наконечниках, карданном соединении или подвеске. Тяжелое вращение руля бывает связано с усилителем, питанием, насосом, жидкостью, датчиками либо механическим заклиниванием. Поэтому до ремонта необходимо установить точную причину симптома и проверить все связанные элементы.

В автосервисе «Гараж САО» рулевое управление диагностируется комплексно. Специалисты оценивают механические соединения, герметичность, работу усилителя и электронных систем. После проверки клиенту сообщают о найденных неисправностях, срочности ремонта и доступных вариантах восстановления.

Когда нужна диагностика

появился люфт руля;
слышны стуки при повороте;
руль вращается тяжело;
автомобиль уводит в сторону;
появились течи жидкости;
руль плохо возвращается;
загорелся индикатор усилителя.

Как проходит ремонт

проверка автомобиля в движении;
осмотр рулевого механизма;
поиск люфтов и утечек;
компьютерная диагностика;
согласование сметы;
ремонт и сборка;
контроль и сход-развал.

Почему выбирают «Гараж САО»

комплексная диагностика системы;
ремонт механики, ГУР и ЭУР;
подбор деталей по VIN;
согласование стоимости заранее;
профессиональный инструмент;
контроль после ремонта;
гарантия на работы.

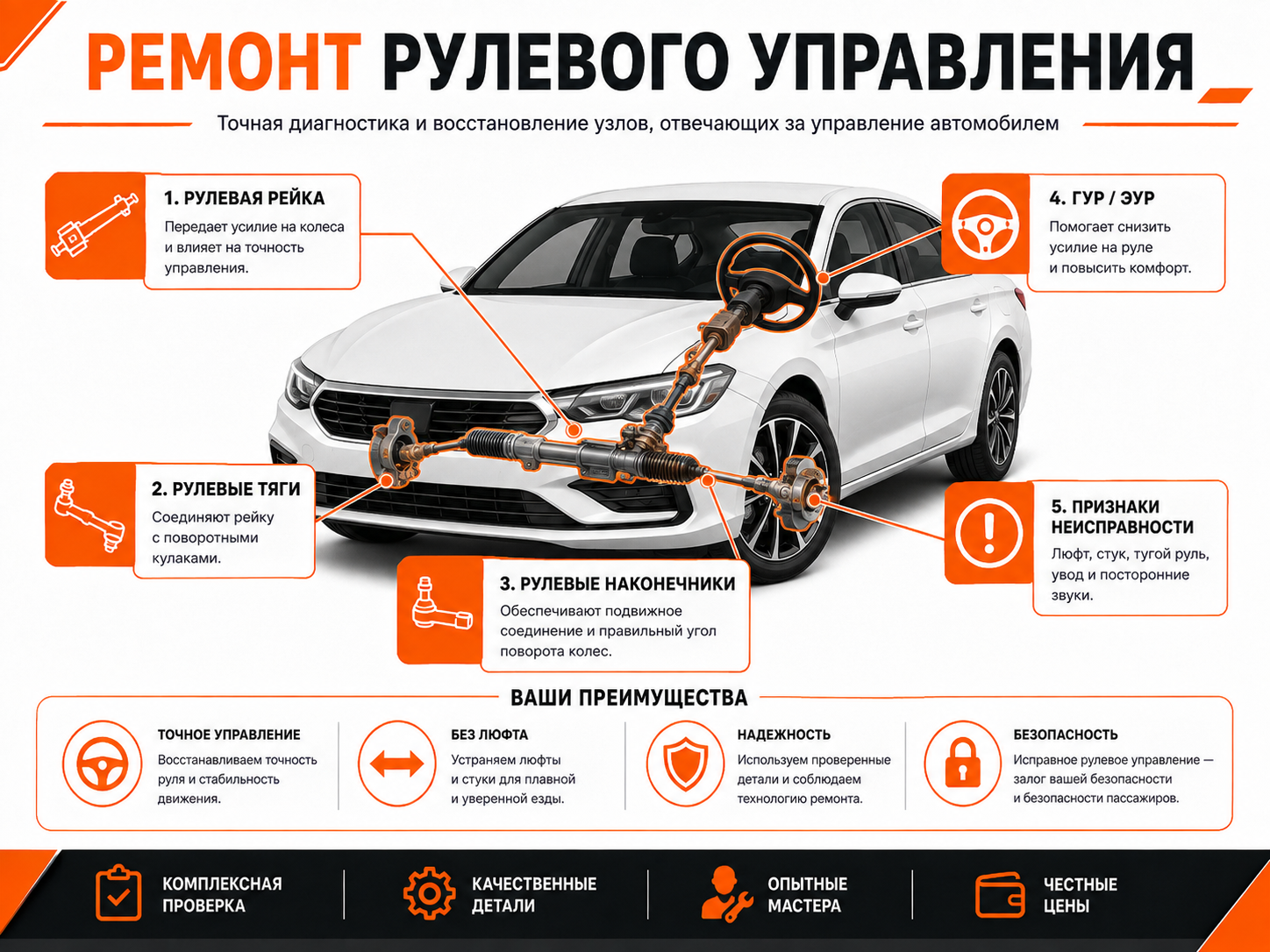

Устройство рулевого управления автомобиля

Конструкция системы зависит от класса, возраста и комплектации автомобиля, но принцип работы остается общим: вращение рулевого колеса преобразуется в перемещение тяг, которые поворачивают управляемые колеса.

К основным элементам относятся:

рулевое колесо;
рулевая колонка;
промежуточный рулевой вал;
карданные соединения;
рулевая рейка или редуктор;
рулевые тяги;
рулевые наконечники;
поворотные кулаки;
гидравлический или электрический усилитель;
датчики и электронный блок управления;
трубки и шланги гидросистемы;
защитные пыльники;
крепления и опоры.

Неисправность любого из этих компонентов может изменить усилие на руле, увеличить свободный ход или вызвать посторонние звуки. При диагностике важно отделить повреждения рулевого управления от неисправностей подвески, колес и тормозной системы.

Какие типы усилителей рулевого управления существуют

Рулевое управление без усилителя

Механическая система передает усилие водителя непосредственно через рулевой механизм и тяги. Подобная конструкция проста и не требует гидравлической жидкости или электронного управления.

При неисправности обычно появляются люфты, стуки, затрудненное вращение из-за повреждения шарниров или механизма. На современных легковых автомобилях система без усилителя встречается редко.

Гидроусилитель руля

ГУР использует давление рабочей жидкости, которое создается насосом. При повороте руля распределительный механизм направляет жидкость в нужную полость рулевой рейки и помогает перемещать ее шток.

В гидравлическую систему входят:

насос;
бачок;
рабочая жидкость;
трубки высокого и низкого давления;
распределительный механизм;
гидроцилиндр рулевой рейки;
уплотнения.

К характерным неисправностям относятся утечки, гул насоса, вспенивание жидкости, снижение усиления и неравномерное усилие при повороте. Причиной могут быть недостаточный уровень жидкости, попадание воздуха, повреждение шлангов, износ насоса или рулевой рейки.

Электрогидравлический усилитель

Электрогидравлическая система работает по гидравлическому принципу, но насос приводится отдельным электродвигателем, а не ремнем двигателя.

Это позволяет управлять производительностью насоса электронно и уменьшать нагрузку на двигатель. При диагностике проверяются как гидравлические компоненты, так и электродвигатель, питание, предохранители, проводка и блок управления.

Электроусилитель руля

ЭУР создает дополнительное усилие с помощью электрического двигателя. В зависимости от конструкции мотор может располагаться на рулевой колонке, рулевом валу или непосредственно на рейке.

Электронный блок учитывает:

угол поворота руля;
усилие на рулевом валу;
скорость автомобиля;
скорость вращения руля;
положение колес;
данные систем стабилизации.

При неисправности ЭУР руль может стать тяжелым, слишком легким, работать рывками или создавать разное усилие в левую и правую сторону. Также на панели может появиться предупреждающий индикатор. После ремонта или установки некоторых электрических реек требуется адаптация и калибровка датчиков.

Основные признаки неисправности рулевого управления

Обратиться в автосервис рекомендуется при следующих симптомах:

увеличился свободный ход рулевого колеса;
появился стук при повороте;
руль стал тяжелее обычного;
усилие меняется рывками;
руль закусывает в отдельных положениях;
автомобиль плохо удерживает направление;
руль не возвращается после поворота;
появилась вибрация;
слышен гул или свист усилителя;
под автомобилем появились следы жидкости;
уровень жидкости ГУР постоянно снижается;
жидкость вспенивается;
руль стал слишком легким на скорости;
усилие отличается при повороте вправо и влево;
загорелась ошибка ЭУР;
рулевое колесо стоит криво при движении прямо;
ощущаются удары при проезде неровностей;
появился хруст или скрежет;
колеса реагируют на руль с задержкой.

Похожие признаки могут быть вызваны рулевой рейкой, усилителем, тягами, наконечниками, карданным валом, ступичными узлами или подвеской. Поэтому неисправную деталь нельзя точно определить только по одному симптому.

От чего зависит стоимость ремонта

Стоимость определяется после диагностики и зависит от:

конструкции рулевого управления;
типа усилителя;
локализации неисправности;
необходимости снятия рейки;
состояния внутренних деталей;
стоимости комплектующих;
доступности ремонтного комплекта;
состояния шлангов и трубок;
необходимости ремонта электрики;
сложности доступа;
наличия коррозии;
необходимости адаптации;
последующей регулировки сход-развала.

Точная стоимость восстановления рейки формируется после демонтажа и дефектовки, поскольку состояние внутренних деталей невозможно достоверно определить только по внешним симптомам.

Как проводится диагностика рулевого управления

Уточнение условий появления неисправности

Мастер выясняет:

когда появился симптом;
слышен ли стук на месте или в движении;
меняется ли усилие после прогрева;
возникает ли проблема только в одну сторону;
зависит ли неисправность от скорости;
проводился ли ремонт подвески;
менялись ли рулевые детали;
доливалась ли жидкость ГУР;
отключался ли аккумулятор;
появлялись ли ошибки усилителя;
был ли сильный удар колесом.

Точное описание помогает быстрее воспроизвести неисправность и определить направление проверки.

Проверка в движении

Во время тестовой поездки оцениваются:

свободный ход руля;
точность реакции колес;
возврат в центральное положение;
усилие при разных скоростях;
увод автомобиля;
вибрации;
посторонние звуки;
поведение при торможении;
устойчивость в поворотах.

Проверка в движении проводится только в том случае, если состояние автомобиля позволяет безопасную эксплуатацию.

Осмотр на подъемнике

Специалист проверяет:

крепление рулевой рейки;
рулевые тяги;
наконечники;
пыльники;
рулевой вал;
карданные соединения;
подрамник;
шланги и трубки ГУР;
насос;
уровень и состояние жидкости;
разъемы и проводку;
люфты сопряженных деталей подвески.

При проверке важно приложить нагрузку к соединениям, поскольку небольшой люфт не всегда заметен на свободно вывешенном колесе.

Компьютерная диагностика

Для автомобилей с ЭУР или электронноуправляемыми системами считываются:

коды неисправностей;
угол поворота руля;
значение датчика момента;
ток электродвигателя;
напряжение питания;
температура усилителя;
скорость автомобиля;
состояние связи между блоками;
параметры адаптации.

Код ошибки указывает направление проверки, но не всегда означает необходимость замены конкретного блока. Причиной могут быть низкое напряжение аккумулятора, плохой контакт, повреждение проводки, датчик или механическое сопротивление.

Проверка гидроусилителя

В системе ГУР оцениваются:

уровень жидкости;
цвет и запах;
наличие пены;
герметичность;
состояние ремня;
шум насоса;
давление;
циркуляция жидкости;
температура;
состояние трубок и соединений.

Если жидкость уходит, необходимо найти место утечки, а не ограничиваться регулярной доливкой.

Как проходит ремонт рулевого управления в «Гараж САО»

Ремонт начинается после диагностики и подтверждения причины неисправности.

Основные этапы:

Прием автомобиля и фиксация симптомов.
Проверка рулевого управления в движении.
Осмотр механических соединений на подъемнике.
Диагностика гидравлической или электрической части.
Определение неисправного узла.
Согласование запчастей и стоимости.
Демонтаж необходимых компонентов.
Ремонт или замена деталей.
Сборка и контроль креплений.
Заполнение и прокачка системы ГУР при необходимости.
Адаптация ЭУР, если она предусмотрена.
Контрольная проверка.
Сход-развал после вмешательства в рулевые тяги или рейку.

При ремонте электрической рулевой рейки механическая часть должна проверяться совместно с электродвигателем, датчиками и блоком управления. После установки для ряда автомобилей требуется программная адаптация.

Рулевая рейка: устройство и характерные неисправности

Рулевая рейка преобразует вращение рулевого вала в поперечное движение, которое через тяги передается колесам. Внутри корпуса находятся зубчатая передача, опорные элементы, втулки, подшипники и регулировочные механизмы.

В зависимости от конструкции рейка может быть:

механической;
гидравлической;
электрической;
электрогидравлической.

Характерные неисправности:

износ зубчатой пары;
повреждение втулок;
люфт вала;
износ подшипников;
повреждение уплотнений;
коррозия штока;
попадание влаги;
разрыв пыльника;
износ распределителя;
неисправность электродвигателя;
сбой датчика момента;
повреждение проводки;
ослабление крепления корпуса.

Стук рулевой рейки не всегда означает необходимость замены всего агрегата. Сначала требуется проверить крепления, тяги, наконечники, карданные соединения и подвеску.

Ремонт или замена рулевой рейки

Решение принимается после диагностики и дефектовки.

Ремонт может быть целесообразен, если:

корпус не имеет критических повреждений;
рабочие поверхности можно восстановить;
доступны подходящие комплектующие;
электрическая часть ремонтопригодна;
стоимость восстановления ниже замены;
агрегат имеет известную историю.

Замена может потребоваться при:

трещине корпуса;
значительной коррозии;
глубоком повреждении зубчатой пары;
деформации штока;
разрушении нескольких дорогостоящих узлов;
отсутствии комплектующих;
экономической нецелесообразности ремонта.

Установка бывшей в эксплуатации рейки не всегда является более надежным решением. Ее пробег, состояние уплотнений и внутренних поверхностей могут быть неизвестны.

Этапы восстановления рулевой рейки

При капитальном восстановлении агрегат демонтируется и разбирается. Обычно процесс включает:

очистку корпуса;
разборку механизма;
проверку вала и зубчатой пары;
оценку втулок и подшипников;
контроль рабочих поверхностей;
проверку распределителя;
замену поврежденных уплотнений;
восстановление пригодных деталей;
сборку;
регулировку;
проверку герметичности;
стендовое испытание;
установку на автомобиль.

Стендовая проверка позволяет оценить работу восстановленного механизма, герметичность и равномерность усилия до установки.

Рулевые тяги и наконечники

Рулевые тяги соединяют рейку с наконечниками, а наконечники — с поворотными кулаками. Шаровые шарниры позволяют передавать усилие при одновременном перемещении подвески.

Признаки износа:

люфт рулевого колеса;
стук на неровностях;
ухудшение точности управления;
неравномерный износ шин;
изменение положения руля;
невозможность точно отрегулировать схождение;
повреждение пыльника;
коррозия шарнира.

Значительный люфт рулевого наконечника влияет на направление колеса и может сделать автомобиль неустойчивым. После замены тяг и наконечников необходимо отрегулировать сход-развал.

Рулевой вал и карданные соединения

Промежуточный вал соединяет рулевую колонку с рейкой. Для изменения угла передачи вращения используются карданные шарниры.

При их износе или коррозии могут появиться:

стук в рулевой колонке;
закусывание;
неравномерное усилие;
люфт;
щелчки;
плохой возврат руля;
вибрация.

Иногда неисправность карданного соединения ошибочно принимают за повреждение рулевой рейки. Поэтому вал обязательно проверяется до демонтажа дорогостоящего агрегата.

Основные неисправности гидроусилителя

Утечка жидкости

Жидкость может вытекать через:

уплотнения рулевой рейки;
шланги;
трубки;
соединения;
бачок;
насос.

Снижение уровня приводит к попаданию воздуха, шуму и ухудшению усиления.

Гул насоса

Гул может быть вызван:

недостаточным уровнем;
воздухом в системе;
загрязненной жидкостью;
износом насоса;
неправильным натяжением ремня;
засорением бачка;
неподходящей жидкостью.

Тяжелый руль

Причинами бывают недостаточное давление, неисправность насоса, утечка, заклинивание рейки или повреждение механических соединений.

Вспенивание жидкости

Пена обычно указывает на попадание воздуха. Необходимо проверить герметичность соединений, уровень и правильность прокачки.

Основные неисправности электроусилителя

ЭУР зависит от состояния механики и бортовой электросети.

Причинами отказа могут быть:

низкое напряжение аккумулятора;
неисправность генератора;
повреждение предохранителя;
плохой контакт;
обрыв проводки;
неисправность датчика момента;
сбой датчика положения;
перегрев электродвигателя;
неисправность блока управления;
механическое заклинивание рейки;
нарушение адаптации.

При полном отключении усилителя механическая связь с колесами обычно сохраняется, но усилие на руле резко возрастает. Продолжение движения зависит от характера неисправности и рекомендаций производителя.

Почему руль стал тяжелым

Повышенное усилие может быть связано с рулевым управлением, но сначала следует исключить простые причины:

низкое давление в шинах;
слишком широкие колеса;
повреждение опорных подшипников;
неисправность шаровых опор;
нарушение геометрии подвески;
низкое напряжение;
недостаток жидкости;
неисправность насоса;
заклинивание рейки;
повреждение кардана;
сбой ЭУР.

Если руль внезапно стал значительно тяжелее, необходима срочная диагностика.

Почему появился люфт руля

Допустимый свободный ход зависит от конструкции автомобиля, но заметное увеличение требует проверки.

Источниками люфта могут быть:

рулевые наконечники;
тяги;
зубчатая передача рейки;
втулки;
крепление корпуса;
рулевой вал;
карданные соединения;
ступичные подшипники;
шаровые опоры;
подрамник.

Попытка убрать стук чрезмерной регулировкой рейки может привести к закусыванию и ускоренному износу. Механизм необходимо настраивать по технологии и с учетом состояния деталей.

Почему руль не возвращается после поворота

Причинами могут быть:

заклинивание рулевого вала;
неправильная регулировка рейки;
неисправность опорных подшипников;
повреждение шаровых опор;
неправильный кастер;
деформация деталей подвески;
низкое давление в шинах;
неисправность усилителя;
нарушение калибровки ЭУР.

Для определения причины требуется проверить одновременно рулевое управление, подвеску и углы установки колес.

Почему автомобиль уводит в сторону

Увод не всегда связан с рулевой рейкой. Возможные причины:

разное давление в шинах;
повреждение покрышки;
неправильный сход-развал;
люфт тяг или наконечников;
подклинивание тормоза;
деформация подвески;
смещение подрамника;
различная высота кузова;
неисправность усилителя;
уклон дороги.

Сначала проводится диагностика ходовой, колес и тормозов, затем принимается решение о регулировке или ремонте.

Нужно ли делать сход-развал после ремонта

Регулировка необходима после:

замены рулевой рейки;
снятия рейки с отсоединением тяг;
замены рулевых тяг;
замены наконечников;
смещения подрамника;
ремонта подвески, влияющего на положение колес.

Даже если при разборке отмечалось положение деталей, точность схождения необходимо проверить на стенде.

Что будет, если откладывать ремонт

Продолжительная эксплуатация может привести к:

увеличению люфта;
ускоренному износу шин;
повреждению тяг и наконечников;
потере жидкости ГУР;
выходу из строя насоса;
разрушению пыльников;
коррозии рулевой рейки;
перегреву электроусилителя;
ухудшению устойчивости;
внезапному снижению усиления;
потере точности управления.

Своевременная диагностика позволяет устранить локальную неисправность до повреждения всего рулевого механизма.

Когда движение необходимо прекратить

Не рекомендуется продолжать эксплуатацию, если:

руль заклинивает;
колеса реагируют с большой задержкой;
появился значительный люфт;
рулевой наконечник имеет сильный износ;
резко вытекла жидкость ГУР;
руль внезапно стал очень тяжелым;
слышен сильный металлический хруст;
автомобиль невозможно удерживать на траектории;
после удара изменилось положение колеса;
рулевой вал вращается рывками.

Безопаснее доставить такой автомобиль в сервис на эвакуаторе.

Как продлить ресурс рулевого управления

Для снижения износа рекомендуется:

следить за состоянием пыльников;
устранять утечки;
контролировать уровень жидкости ГУР;
использовать подходящую жидкость;
не удерживать руль долго в крайнем положении;
избегать сильных ударов колесами;
поддерживать правильное давление в шинах;
своевременно ремонтировать подвеску;
проверять аккумулятор и генератор;
не откладывать диагностику при стуке;
проводить сход-развал после ремонта;
не вращать руль с усилием при заклинивании.

Поврежденный пыльник необходимо менять как можно быстрее. Попадание воды и грязи вызывает коррозию штока и ускоряет износ уплотнений рейки.

Часто задаваемые вопросы о ремонте рулевого управления

Что входит в рулевое управление автомобиля?

Система включает рулевое колесо, колонку, промежуточный вал, рейку или редуктор, тяги, наконечники и усилитель. Конкретный состав зависит от модели автомобиля.

Как понять, что неисправна рулевая рейка?

Основные признаки — стук, люфт, течь, закусывание, неравномерное усилие и ухудшение точности управления. Однако похожие симптомы могут возникать в тягах, подвеске или рулевом валу.

Можно ли ездить со стуком рулевой рейки?

Продолжать эксплуатацию без диагностики не рекомендуется. Стук может быть связан как с небольшим износом втулки, так и с опасным люфтом рулевых соединений.

Почему руль стал тяжелым?

Причиной могут быть низкое давление в шинах, неисправность ГУР или ЭУР, недостаток жидкости, низкое напряжение, заклинивание рейки или элементов подвески.

Почему руль тяжелый только в одну сторону?

Возможны повреждение распределителя, внутренний износ рейки, механическое заклинивание, неисправность датчика или нарушение геометрии подвески.

Почему гудит гидроусилитель?

Причинами бывают недостаток жидкости, попадание воздуха, загрязнение, износ насоса, неправильное натяжение ремня или засорение системы.

Можно ли просто доливать жидкость ГУР?

Если уровень снижается, необходимо найти утечку. Постоянная доливка не устраняет неисправность и может привести к повреждению насоса.

Какую жидкость заливать в ГУР?

Используется жидкость с допуском, установленным производителем автомобиля. Подбирать ее только по цвету нельзя.

Почему жидкость ГУР вспенивается?

Обычно это происходит из-за попадания воздуха, недостаточного уровня, негерметичного соединения или неправильной прокачки.

Можно ли отремонтировать рулевую рейку?

Во многих случаях рейку можно восстановить. Ремонтопригодность определяется после демонтажа и дефектовки корпуса, вала, зубчатой пары и других компонентов.

Что лучше: ремонт или замена рейки?

Выбор зависит от состояния агрегата, стоимости деталей и доступности подходящей замены. Исправный корпус и восстановимые рабочие поверхности часто позволяют выполнить ремонт.

Можно ли поставить рейку с разборки?

Можно, но ее фактический пробег и внутреннее состояние неизвестны. Она также может иметь изношенные уплотнения, втулки или электрические компоненты.

Сколько времени занимает ремонт рулевой рейки?

Срок зависит от конструкции автомобиля, сложности демонтажа, состояния деталей и наличия комплектующих. Ориентировочное время сообщается после диагностики.

Сколько стоит ремонт рулевого управления?

Цена зависит от неисправного узла и типа усилителя. Точная стоимость ремонта рейки определяется после дефектовки.

Нужно ли менять рулевые тяги парами?

Это не всегда обязательно. Решение принимается по состоянию обеих сторон, но при близком износе парная замена может быть целесообразной.

Нужно ли менять наконечники парами?

Исправный наконечник можно оставить, однако необходимо проверить обе стороны. После замены выполняется регулировка схождения.

Обязателен ли сход-развал после ремонта?

После замены рейки, тяг или наконечников регулировка необходима, поскольку изменяется положение управляемых колес.

Почему руль стоит криво после ремонта?

Возможны неправильное схождение, смещение положения рулевого вала, нарушение центровки рейки или отклонение задней оси.

Нужна ли адаптация электроусилителя?

Для некоторых автомобилей после ремонта или замены рейки требуется калибровка датчика угла, датчика момента и крайних положений.

Почему загорелся индикатор ЭУР?

Причиной могут быть низкое напряжение, перегрев, неисправность датчика, проводки, электродвигателя или блока управления. Необходимо считать ошибки и проверить систему.

Может ли ЭУР отключиться из-за аккумулятора?

Да. Низкое напряжение при запуске или нестабильная зарядка могут привести к временной ошибке и ограничению усиления.

Можно ли ездить без усилителя руля?

Механическая связь обычно сохраняется, но усилие значительно возрастает. Возможность движения зависит от причины отказа и требований производителя. При внезапной неисправности лучше прекратить эксплуатацию.
