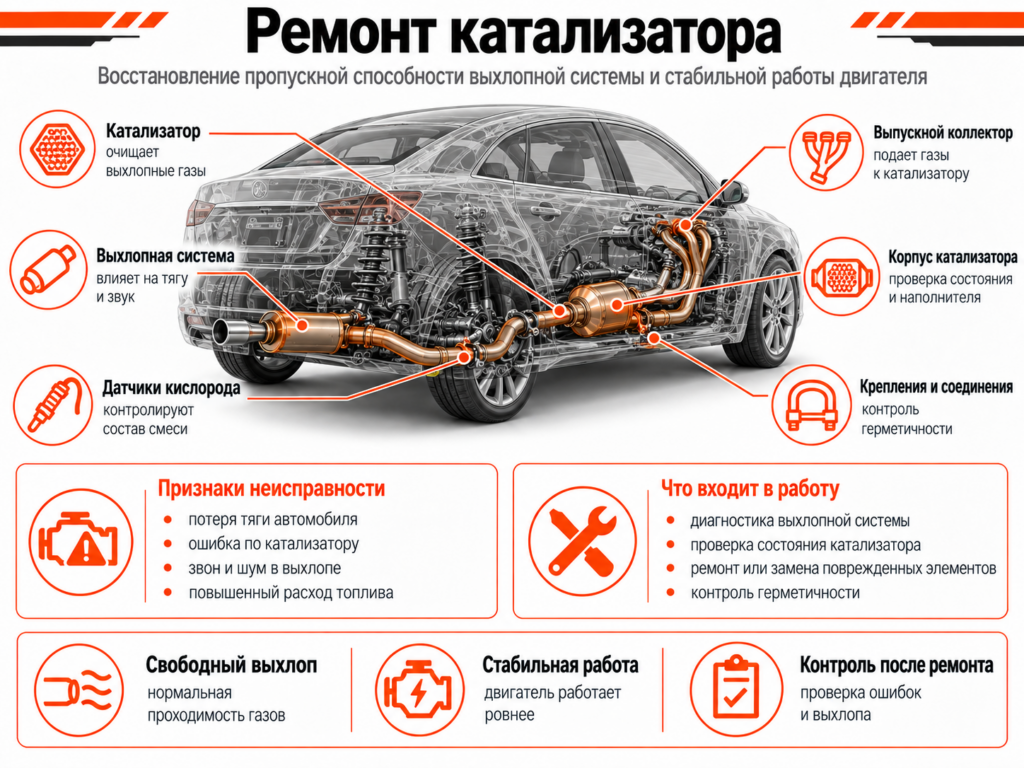

Ремонт катализатора: диагностика и восстановление системы нейтрализации
Сначала выяснить, неисправен ли сам катализатор. Катализатор находится в выпускной системе и преобразует вредные компоненты выхлопа в менее опасные соединения. Для его нормальной работы двигатель должен правильно формировать топливовоздушную смесь, а выпускная система — оставаться герметичной.
Поэтому появление Check Engine или ошибки P0420/P0430 еще не означает, что необходимо сразу менять нейтрализатор. Неправильные показания могут быть связаны с лямбда-зондами, негерметичностью выпуска или нарушением состава выхлопных газов.
Перед ремонтом важно разделить две задачи: определить реальное состояние каталитического блока и найти причину его возможного повреждения.
Когда проверяем катализатор
- появилась ошибка P0420 или P0430;
- двигатель заметно потерял мощность;
- выросло противодавление выпуска;
- внутри корпуса слышен дребезг;
- появился необычный запах выхлопа;
- есть подозрение на разрушение или оплавление сот.
Что входит в диагностику
- чтение ошибок и текущих параметров ЭБУ;
- проверка переднего и заднего лямбда-зондов;
- контроль герметичности выпускной системы;
- проверка противодавления;
- осмотр или эндоскопия каталитического блока;
- диагностика двигателя как возможной причины повреждения.
Какие варианты ремонта возможны
- восстановление негерметичного соединения;
- ремонт или сварка корпуса;
- замена поврежденного каталитического блока;
- установка подходящего универсального нейтрализатора;
- замена катализатора в сборе;
- устранение первичной неисправности двигателя.
Что на самом деле можно отремонтировать в катализаторе
Что на самом деле можно отремонтировать в катализаторе
Каталитический нейтрализатор состоит из металлического корпуса и внутреннего блока с большим количеством мелких каналов — сот.
На поверхности сот нанесен каталитический слой.
Если повреждение находится снаружи, можно восстановить:
- сварной шов;
- фланец;
- участок корпуса;
- соединение с трубой.
Но если внутренние соты:
- оплавились;
- раскрошились;
- потеряли каталитические свойства,
сварка корпуса уже не восстановит их функциональность.
В этом случае требуется замена каталитического элемента или всего узла.
Ошибка P0420 не является готовым диагнозом
Код P0420 означает, что блок управления оценил эффективность катализатора как недостаточную.
Но причиной могут быть:
- неисправный катализатор;
- неправильная смесь;
- пропуски зажигания;
- неисправный лямбда-зонд;
- утечка выхлопных газов.
Walker прямо рекомендует перед заменой нейтрализатора сначала устранить другие ошибки двигателя и проверить герметичность выпуска.
Поэтому менять катализатор только на основании одного кода — неправильный подход.
Зачем нужны два лямбда-зонда
На большинстве современных бензиновых автомобилей один датчик установлен:
- перед катализатором;
второй:
- после него.
Передний участвует в управлении составом смеси.
Задний помогает ЭБУ оценивать работу каталитического нейтрализатора.
NGK/NTK отмечает, что лямбда-зонд измеряет содержание кислорода в выхлопе и помогает блоку управления удерживать смесь близкой к λ=1, необходимой для эффективной работы катализатора.
Поэтому неисправность датчика или неправильная смесь могут создавать проблемы, внешне похожие на отказ катализатора.
Как оцениваются сигналы датчиков
При исправном двигателе передний датчик активно реагирует на изменение состава смеси.
Сигнал заднего при нормально работающем катализаторе обычно значительно стабильнее.
Если поведение заднего датчика становится слишком похоже на передний, ЭБУ может определить недостаточную способность катализатора накапливать кислород.
Но график датчиков нужно оценивать вместе с:
- топливными коррекциями;
- ошибками;
- герметичностью выпуска.
Walker отдельно рекомендует анализировать оба датчика в динамике, а не менять катализатор только по одному коду.
Диагностика состояния катализатора
От чего зависит стоимость ремонта катализатора
Цена зависит от того, что именно неисправно.
Основные факторы:
- расположение катализатора;
- доступность демонтажа;
- состояние корпуса;
- тип каталитического блока;
- необходимость сварочных работ;
- стоимость нового элемента;
- количество нейтрализаторов на автомобиле.
Поэтому «ремонт катализатора» может означать и небольшую сварочную работу, и полноценную замену дорогостоящего узла.
В текущей московской выдаче стоимость также обычно определяется после диагностики и выбора конкретного варианта восстановления.
Негерметичность выхлопной системы
Трещина или негерметичное соединение способны подсасывать наружный воздух.
Дополнительный кислород изменяет показания датчиков.
Из-за этого ЭБУ может ошибочно интерпретировать работу нейтрализатора как недостаточную.
Перед ремонтом проверяются:
- выпускной коллектор;
- фланцы;
- сварные швы;
- гибкая вставка;
- резьбовые зоны лямбда-зондов.
Walker отдельно ставит проверку утечек до принятия решения о замене катализатора.
Противодавление выхлопа
Оплавленные или механически разрушенные соты могут уменьшить проходное сечение.
Выхлопным газам становится трудно выходить из двигателя.
Появляются:
- потеря мощности;
- плохой набор оборотов;
- повышенная нагрузка на двигатель;
- перегрев выпускной системы.
В таком случае измеряется давление перед каталитическим блоком.
Walker рекомендует использовать проверку противодавления для выявления ограниченного прохода через катализатор.
Параметры сравниваются с данными конкретного автомобиля, а не только с универсальными цифрами.
Эндоскопия катализатора
Если конструкция позволяет, соты можно осмотреть через отверстие:
- лямбда-зонда;
- другого доступного соединения.
Проверяется:
- целостность структуры;
- оплавление;
- разрушение;
- загрязнение;
- закупорка каналов.
В московской выдаче эндоскопия уже используется профильными сервисами как отдельный этап диагностики перед ремонтом.
Но нужно учитывать, что повреждение может находиться глубже внутри блока и не всегда полностью видно только с одной стороны.
Причины повреждения катализатора
Почему катализатор оплавляется
Рабочая температура катализатора высокая сама по себе.
Но если в него поступает большое количество:
- несгоревшего топлива;
- углеводородов,
химическая реакция внутри нейтрализатора резко повышает температуру.
Частая причина — пропуски зажигания.
Топливо не сгорает в цилиндре и догорает уже в катализаторе.
Walker указывает пропуски, плохую искру, низкую компрессию и нарушения состава смеси среди основных причин перегрева и оплавления субстрата.
Поэтому установка нового катализатора при активных пропусках недопустима.
Неисправные форсунки
Форсунка может:
- переливать;
- плохо распылять;
- подтекать после остановки.
В цилиндр поступает лишнее топливо.
Часть его может не сгорать полностью и попадать в выпуск.
Walker отдельно рекомендует диагностировать топливную систему перед заменой катализатора, поскольку неправильная подача топлива способна привести к его повторному повреждению.
Масло в катализаторе
При повышенном расходе моторного масла его продукты сгорания попадают в выпуск.
Источником могут быть:
- поршневые кольца;
- клапанный механизм;
- турбокомпрессор.
Со временем загрязняется рабочая поверхность каталитического слоя.
Walker относит масляное загрязнение субстрата к одной из основных причин потери эффективности нейтрализатора.
Если установить новый катализатор и оставить двигатель с сильным расходом масла, новый элемент также будет загрязняться.
Попадание антифриза
При внутренней утечке охлаждающая жидкость может попадать в цилиндры, а затем в выпуск.
Например, при неисправности:
- прокладки ГБЦ;
- самой головки блока.
Компоненты охлаждающей жидкости загрязняют каталитическую поверхность.
Walker рекомендует перед заменой нейтрализатора исключать внутренние утечки системы охлаждения.
Разрушение сот
Керамический блок может физически разрушиться.
Причинами становятся:
- перегрев;
- удар;
- термический стресс;
- длительная эксплуатация после появления трещин.
Фрагменты начинают перемещаться внутри корпуса.
Появляется характерный:
- дребезг;
- звон.
Разрушенный каталитический блок восстановить сваркой невозможно.
Он заменяется.
Можно ли промыть катализатор
Это зависит от характера загрязнения.
Химическая очистка не способна восстановить:
- расплавленные соты;
- разрушенную керамику;
- утраченный каталитический слой.
Если каналы физически повреждены, требуется замена.
Поэтому перед любыми попытками очистки нужно сначала определить состояние внутреннего блока.
Ошибка после ремонта и варианты замены
Почему ошибка после ремонта может остаться
Если заменен сам катализатор, но не устранена причина неправильного выхлопа, блок управления может снова зарегистрировать низкую эффективность.
Проверяются:
- топливные коррекции;
- лямбда-зонды;
- пропуски;
- герметичность выпуска;
- работа двигателя.
Walker прямо рекомендует устранять все связанные ошибки до установки нового нейтрализатора.
Оригинальный катализатор
Оригинальный узел рассчитан на:
- конкретный объем выхлопа;
- двигатель;
- экологический стандарт;
- систему управления.
Преимуществом является точное соответствие заводской конструкции.
Недостаток обычно связан со стоимостью.
В московской выдаче сервисы предлагают как оригинальные, так и универсальные варианты, но подбор требуется выполнять по характеристикам конкретного автомобиля.
Универсальный каталитический нейтрализатор
Универсальный элемент может использоваться как вариант замены штатного блока.
Он подбирается с учетом:
- рабочего объема двигателя;
- мощности;
- диаметра выхлопной системы;
- экологических требований;
- места установки.
Недостаточно просто выбрать корпус подходящего диаметра.
Слишком маленький блок может:
- создавать сопротивление;
- иметь недостаточную производительность.
Поэтому подбор должен учитывать характеристики автомобиля.
Замена внутреннего каталитического блока
На некоторых конструкциях корпус можно сохранить.
Он вскрывается, поврежденный элемент удаляется и устанавливается новый каталитический блок подходящей конфигурации.
После этого корпус герметично сваривается.
Такая работа оправдана, если:
- внешний корпус исправен;
- можно надежно установить новый элемент;
- доступен подходящий по характеристикам блок.
Фактически восстанавливается корпус узла, но рабочий каталитический элемент устанавливается новый.
Сварочный ремонт корпуса
Если соты исправны, а проблема находится в:
- трещине корпуса;
- сварном шве;
- соединительной трубе,
может быть выполнен локальный ремонт металла.
После сварки проверяется:
- герметичность;
- положение деталей;
- отсутствие напряжения в выпускной системе.
Сам каталитический блок при этом остается штатным.
Почему не стоит путать ремонт и удаление
Удаление нейтрализатора не восстанавливает его функцию очистки выхлопных газов.
Поэтому технически правильнее разделять:
- ремонт корпуса;
- замену каталитического элемента;
- замену катализатора в сборе;
- и отдельное изменение конструкции выпускной системы.
Для страницы услуги «Ремонт катализатора» логичнее делать акцент именно на восстановлении работоспособности системы нейтрализации.
Как выполняется диагностика и ремонт катализатора
Как выполняется диагностика катализатора
Работа начинается со считывания ошибок.
После этого:
- проверяем связанные коды двигателя;
- оцениваем топливные коррекции;
- проверяем пропуски зажигания;
- анализируем работу лямбда-зондов;
- осматриваем выпуск на утечки;
- при необходимости измеряем противодавление;
- оцениваем состояние сот;
- определяем причину повреждения.
Только после этого выбирается способ ремонта.
Как выполняется ремонт
Если неисправность подтверждена, дальнейшая работа зависит от характера повреждения.
При повреждении корпуса:
- снимаем или обеспечиваем доступ к узлу;
- подготавливаем металл;
- восстанавливаем сварной шов;
- проверяем герметичность.
При разрушении каталитического блока:
- демонтируем узел;
- устанавливаем подходящий новый элемент или катализатор в сборе;
- восстанавливаем соединения;
- проверяем выпуск.
После ремонта выполняется диагностика двигателя.
Почему нужно устранить первопричину до установки нового катализатора
Это один из главных этапов ремонта.
Walker прямо указывает: каталитические нейтрализаторы обычно не выходят из строя сами по себе. Необходимо найти и устранить причину до установки новой детали.
Проверяются возможные:
- пропуски;
- богатая смесь;
- неисправные форсунки;
- расход масла;
- попадание охлаждающей жидкости.
Иначе ресурс новой детали может оказаться очень небольшим.
Проверка после ремонта и особенности диагностики
Что проверяем после ремонта
После сборки запускаем двигатель и проверяем:
- герметичность выпуска;
- отсутствие дребезга;
- параметры лямбда-зондов;
- ошибки ЭБУ;
- работу двигателя под нагрузкой.
Если ранее присутствовал P0420/P0430, код не просто удаляется из памяти.
Необходимо убедиться, что условия его появления действительно устранены.
Почему новый катализатор не проверяется сразу после холодного запуска
Каталитическая реакция становится эффективной после прогрева нейтрализатора.
Поэтому окончательно оценивать его работу сразу после пуска холодного двигателя неправильно.
Walker отдельно отмечает необходимость полноценного прогрева катализатора при проверке его способности накапливать кислород.
Диагностика выполняется в предусмотренном рабочем режиме.
Ремонт катализатора в «Гараж САО»
В «Гараж САО» не принимаем P0420 или P0430 за автоматическое подтверждение неисправного катализатора.
Сначала считываем ошибки и проверяем работу двигателя.
Особое внимание уделяем:
- пропускам зажигания;
- топливным коррекциям;
- состоянию свечей и форсунок;
- расходу масла;
- герметичности выпуска.
Затем проверяем сигналы лямбда-зондов.
При подозрении на ограничение выхлопа измеряем противодавление, а при доступности осматриваем каталитический блок эндоскопом.
После диагностики определяем характер повреждения.
Если соты исправны, а негерметичность находится в корпусе или соединении, выполняем локальный ремонт.
Если каталитический блок:
- разрушен;
- оплавлен;
- потерял рабочие свойства,
заменяем его или устанавливаем подходящий катализатор в сборе.
Перед установкой нового элемента обязательно устраняем причину преждевременного повреждения.
После ремонта проверяем герметичность выпуска, работу датчиков и повторно контролируем ошибки ЭБУ.
Такой подход позволяет ремонтировать именно неисправный элемент и не менять дорогостоящий катализатор только потому, что в памяти блока управления появился код низкой эффективности.
