Замена цепи ГРМ EA888 GEN 2 1.8–2.0 TSI: диагностика и установка
Почему цепной привод EA888 GEN 2 требует отдельного внимания. Двигатели EA888 второго поколения 1.8 и 2.0 TSI/TFSI используют цепной привод газораспределительного механизма. Цепь синхронизирует коленчатый и распределительные валы, чтобы клапаны открывались в строго определенном положении поршней.
По мере износа цепь удлиняется, а натяжитель вынужден выбирать все больший свободный ход. Если возможностей натяжения становится недостаточно либо сам механизм работает неправильно, фазы смещаются. В критической ситуации цепь может перескочить по зубьям.
Для EA888 GEN 2 особенно важно не ждать момента, когда двигатель перестанет запускаться. Проверка привода позволяет обнаружить проблему до механического контакта клапанов с поршнями.
Признаки износа цепного привода
- металлический треск после холодного запуска;
- ошибки синхронизации коленвала и распредвала;
- нестабильный запуск двигателя;
- изменение фактического положения фаз;
- история ГРМ неизвестна;
- натяжитель находится близко к пределу рабочего хода.
Что проверяем до замены
- код и модификацию двигателя;
- диагностические ошибки;
- параметры положения распредвалов;
- состояние цепи и натяжителя;
- направляющие и звездочки;
- фазорегулятор и сопряженные детали.

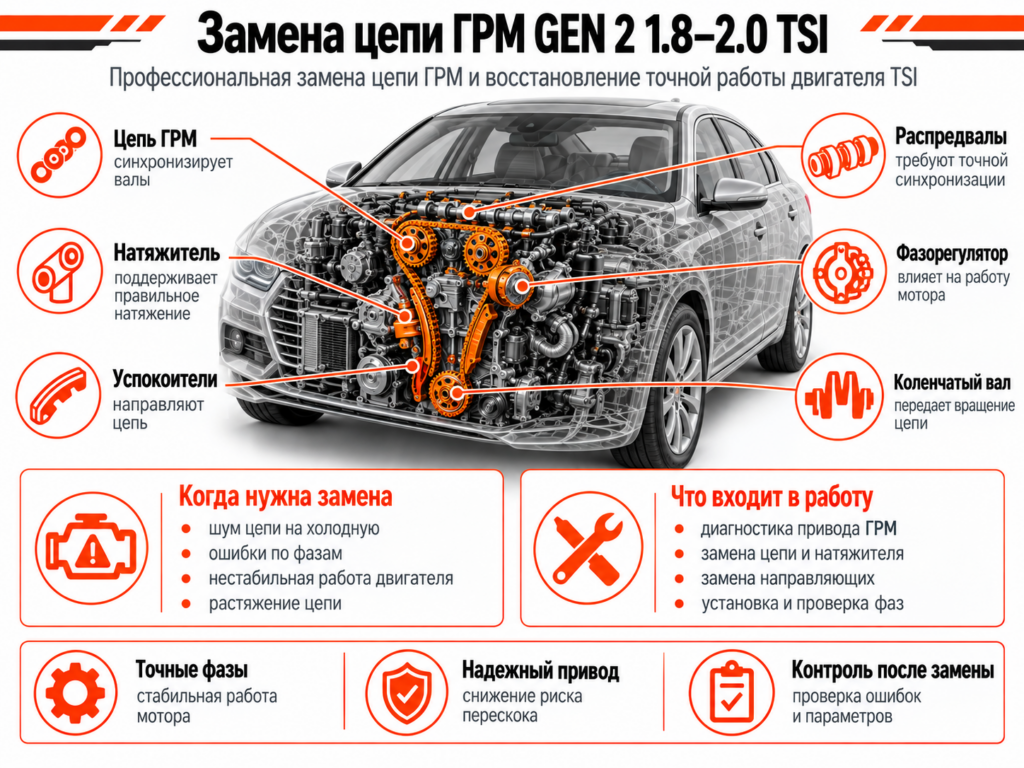

Что меняется и контролируется
- основная цепь ГРМ;
- натяжитель;
- направляющие и успокоители;
- необходимый одноразовый крепеж;
- уплотнения вскрываемых крышек;
- положение фаз после окончательной сборки.
Двигатели EA888 GEN 2 и что происходит при растяжении цепи
Какие двигатели относятся к GEN 2
EA888 выпускался в нескольких поколениях, поэтому обозначения 1.8 TSI или 2.0 TSI недостаточно для заказа деталей.
К GEN 2 относятся различные модификации, устанавливавшиеся на Volkswagen, Audi, Skoda и SEAT. В профильной выдаче среди типичных кодов встречаются:
- CDAA, CDHA, CDHB для части 1.8 TSI/TFSI;
- CCZA, CDNA, CDNB, CDNC и другие варианты 2.0 TSI/TFSI.
Существуют продольные и поперечные версии двигателя, а состав деталей может зависеть от года и конкретного кода ДВС. Поэтому комплект ГРМ подбирается по VIN и маркировке двигателя, а не по фразе «цепь на 1.8 TSI».
Что происходит при растяжении цепи
Термин «растянулась цепь» не означает, что металлические звенья буквально вытянулись как резина.
В процессе работы изнашиваются шарниры:
- пальцы;
- втулки;
- сопрягаемые поверхности звеньев.
Небольшой износ каждого соединения суммируется по всей длине цепи. В результате ее эффективная длина увеличивается.
Натяжитель некоторое время компенсирует это изменение. Когда запас регулирования уменьшается, положение распредвалов относительно коленвала начинает заметно отклоняться.
Почему нельзя ориентироваться только на пробег
В актуальной выдаче часто встречается ориентир около 80–100 тысяч километров, однако одинакового обязательного ресурса для каждого EA888 GEN 2 нет.
Скорость износа зависит от:
- режима эксплуатации;
- качества и состояния моторного масла;
- интервалов его замены;
- состояния натяжителя;
- предыдущих ремонтов;
- качества установленных деталей.
Поэтому пробег — повод для контроля, но не самостоятельный диагноз.
На одном двигателе привод может требовать вмешательства раньше, на другом при сопоставимом пробеге диагностические параметры остаются нормальными.
Симптомы износа и диагностика цепного привода
Треск при холодном запуске
Короткий металлический шум после запуска — один из симптомов, который нельзя игнорировать на цепном EA888.
После стоянки условия работы натяжителя отличаются от установившегося режима с нормальным давлением масла. При износе привода свободный участок цепи способен кратковременно создавать характерный металлический звук.
Но менять комплект только «по звуку из ролика в интернете» неправильно.
Похожие шумы способны создавать:
- фазорегулятор;
- навесное оборудование;
- другие элементы двигателя.
Поэтому симптом подтверждается диагностикой.
Ошибки синхронизации
При значительном смещении фаз ЭБУ может зафиксировать несоответствие между положением:
- коленчатого вала;
- распределительного вала.
Одним из известных кодов для подобных ситуаций является P0016, однако код сам по себе не означает автоматически «растянута цепь».
Причинами также могут быть:
- неисправность фазорегулятора;
- проблемы управления фазами;
- ошибка механической установки;
- датчики или их цепи.
Поэтому сначала определяется фактическая механическая синхронизация.
Диагностика по параметрам фаз
На двигателях VAG состояние привода можно предварительно оценивать по диагностическим параметрам положения распредвала и коррекции фаз.
Значительное отклонение является основанием для более глубокой проверки.
Однако нельзя использовать одно универсальное число для всех версий EA888 и считать:
«до X градусов нормально, после X — срочно менять».
Значение оценивается с учетом:
- конкретного двигателя;
- режима работы;
- ошибок;
- механического состояния привода.
Компьютерная диагностика показывает направление поиска, но при пограничных значениях механическая проверка важнее одного числа на экране.
Натяжитель цепи
Его задача — выбирать свободный ход цепи и поддерживать правильные условия работы привода.
На ранних вариантах EA888 применялись конструкции натяжителей, к состоянию которых требуется повышенное внимание. Профильные VAG-сервисы в выдаче отдельно отмечают наличие более поздних модификаций привода и натяжителя.
Поэтому при ремонте важно определить:
- какая конструкция установлена сейчас;
- менялся ли привод раньше;
- какие детали подходят данной версии двигателя.
Ставить новый длинный ремкомплект вокруг старого сомнительного натяжителя не имеет смысла.
Комплект ГРМ, звездочки, фазорегулятор и масло
Почему лучше менять комплект, а не одну цепь
Цепь постоянно взаимодействует с:
- натяжителем;
- направляющими;
- звездочками.
Если установить новую цепь и оставить изношенный натяжитель или поврежденную направляющую, надежность ремонта будет зависеть от старой детали.
Поэтому при подтвержденном износе основной цепи обычно рассматривается комплект:
цепь + натяжитель + направляющие + необходимый крепеж и уплотнения.
Конкретный состав определяется по двигателю и состоянию механизмов.
Нужно ли менять звездочки
Не автоматически.
Звездочки и фазорегулятор осматриваются на:
- повреждение зубьев;
- износ;
- люфт;
- другие дефекты.
Если они исправны и допускаются к дальнейшей эксплуатации, нет технической необходимости менять их только ради увеличения счета.
Если повреждение подтверждено — новая цепь устанавливается уже с исправными сопряженными деталями.
Фазорегулятор и цепь ГРМ
Система изменения фаз и механический цепной привод работают совместно, но это не одна деталь.
При ошибках фаз необходимо отличать:
- механическое растяжение цепи;
- ошибку установки;
- неисправность регулирования фаз.
Иначе можно заменить дорогостоящий фазорегулятор при исправном узле либо, наоборот, оставить реальную проблему внутри механизма ГРМ.
Масло и ресурс цепного привода
Цепь и натяжитель работают внутри двигателя и смазываются моторным маслом.
Поэтому для их ресурса важны:
- правильный допуск масла;
- своевременная замена;
- нормальное давление;
- отсутствие сильных загрязнений.
Сильно затянутые интервалы замены способствуют накоплению отложений и ухудшают условия работы механизмов двигателя.
Но нельзя обещать, что одно только более частое обслуживание полностью исключает механический износ цепи.
Проверка привода, установка фаз и монтаж новой цепи
Что проверяется под крышкой ГРМ
После вскрытия оцениваем не только цепь.
Проверяются:
- направляющие;
- натяжитель;
- зубья;
- состояние доступных рабочих поверхностей;
- загрязнения;
- уплотняемые плоскости.
Если обнаружены фрагменты пластика от направляющих, необходимо убедиться, что они не остались внутри двигателя.
Почему важно правильно герметизировать крышку
После замены ГРМ двигатель не должен получить новую течь масла.
При сборке:
- очищаются сопрягаемые поверхности;
- удаляются остатки старого герметика;
- наносится предусмотренный состав в необходимом количестве;
- выдерживается технология сборки.
Избыточный герметик так же нежелателен, как недостаточный: выдавленные внутрь фрагменты могут попасть в масляную систему.
Как выставляются фазы EA888 GEN 2
До снятия цепи коленчатый и распределительные валы устанавливаются в предусмотренное сервисной процедурой положение.
Используются:
- контрольные положения;
- метки;
- специальные фиксаторы;
- соответствующий инструмент VAG или его технически правильный аналог.
Положение валов нельзя определять только приблизительно по маркерным отметкам старой цепи.
После ремонта фазы должны соответствовать именно механическому положению двигателя.
Почему нельзя проворачивать валы произвольно
После снятия цепи механическая связь между коленвалом и распредвалами отсутствует.
На двигателе, где траектории клапанов и поршней пересекаются в разные моменты цикла, неправильное взаимное положение может привести к их контакту.
Поэтому вращение выполняется только в рамках предусмотренной процедуры.
Установка новой цепи
Комплект сначала проверяется по применимости.
Затем:
- фиксируем правильное положение валов;
- устанавливаем направляющие;
- прокладываем новую цепь;
- устанавливаем исправный натяжитель;
- выполняем предусмотренную процедуру его ввода в рабочее состояние;
- затягиваем крепеж по требованиям конкретного двигателя;
- проверяем расположение цепи на всех звездочках.
После этого двигатель еще не запускается.
Сначала выполняется механический контроль.
Ручная проверка перед запуском
Коленчатый вал вручную проворачивается в штатном направлении минимум через полный рабочий цикл двигателя.
Контролируется:
- отсутствие механического упора;
- правильность взаимного положения валов;
- натяжение цепи.
Если после прокрутки положение не соответствует требованиям, запуск стартером запрещен.
Ошибку исправляют до первого запуска.
Перескок цепи и порядок замены ГРМ
Что делать, если цепь уже перескочила
Сначала определяется, произошло ли столкновение клапанов с поршнями.
Если двигатель после перескока:
- не запускается;
- потерял компрессию;
- имеет механический шум,
установка нового комплекта ГРМ без проверки механики недостаточна.
Могут потребоваться:
- измерение компрессии;
- тест утечки;
- эндоскопия;
- проверка ГБЦ.
Последствия зависят от величины смещения фаз и режима, в котором произошел перескок.
Почему нельзя просто поставить цепь по меткам после перескока
Если клапан уже погнут, возвращение фаз в правильное положение не восстановит герметичность цилиндра.
Двигатель может:
- плохо запускаться;
- троить;
- иметь низкую компрессию.
Поэтому после серьезного нарушения фаз сначала исключается механическое повреждение.
Как выполняется замена цепи ГРМ GEN 2 1.8–2.0 TSI
Работа включает:
- идентификацию кода двигателя;
- компьютерную диагностику;
- оценку параметров синхронизации;
- разборку доступа к цепному приводу;
- установку двигателя в сервисное положение;
- фиксацию коленвала и распредвалов;
- демонтаж крышек ГРМ;
- снятие старой цепи, натяжителя и направляющих;
- дефектовку сопряженных компонентов;
- установку нового комплекта;
- точную установку фаз;
- замену необходимых уплотнений и крепежа;
- герметизацию вскрытых соединений;
- ручную прокрутку двигателя;
- повторный контроль фаз;
- запуск и компьютерную проверку.
Такой порядок позволяет проверить результат до того, как стартер создаст реальную нагрузку на двигатель.
Проверка после замены и отличие поколений
Проверка после замены
После запуска контролируем:
- отсутствие постороннего шума;
- стабильность холостого хода;
- ошибки ЭБУ;
- фактические параметры фаз;
- отсутствие течей масла.
Если до ремонта присутствовала ошибка синхронизации, проверяем, что она не появляется повторно.
Просто стереть код ошибки после замены недостаточно.
GEN 2 нельзя смешивать с GEN 3
Название EA888 объединяет несколько поколений.
Одинаковый рабочий объем 1.8 или 2.0 литра не означает одинаковый привод ГРМ.
Различаются:
- конструкция;
- детали;
- уплотнения;
- крепеж;
- процедуры ремонта.
Поэтому комплект, заявленный в интернет-магазине просто как «EA888 1.8/2.0», обязательно перепроверяется по VIN и коду двигателя.
Это особенно важно потому, что в некоторых каталогах и сервисных страницах детали разных поколений объединяются в одну группу.
Замена цепи ГРМ GEN 2 1.8–2.0 TSI в «Гараж САО»
В «Гараж САО» работу начинаем с точной идентификации двигателя EA888.
Проверяем код ДВС и текущие диагностические параметры. Если есть ошибки синхронизации, определяем, связаны ли они с механическим износом цепного привода или с системой регулирования фаз.
После подтверждения необходимости ремонта вскрываем привод и проверяем:
- цепь;
- натяжитель;
- направляющие;
- звездочки;
- фазорегулятор.
Комплект подбираем под конкретную модификацию GEN 2 и используем актуальную совместимую конструкцию натяжителя.
Перед снятием старого привода выставляем и фиксируем коленчатый и распределительные валы.
После установки новой цепи точно восстанавливаем фазы, устанавливаем необходимые новые уплотнения и предусмотренный крепеж.
До первого запуска вручную проворачиваем двигатель и повторно проверяем механическую синхронизацию.
После запуска выполняем компьютерную диагностику и оцениваем фактическое положение фаз.
Такой подход позволяет не просто установить новую цепь, а полностью проверить цепной привод EA888 GEN 2 и снизить риск перескока из-за оставленного старого натяжителя, неправильных фаз или неисправного сопряженного компонента.
