Для чего нужен подрамник

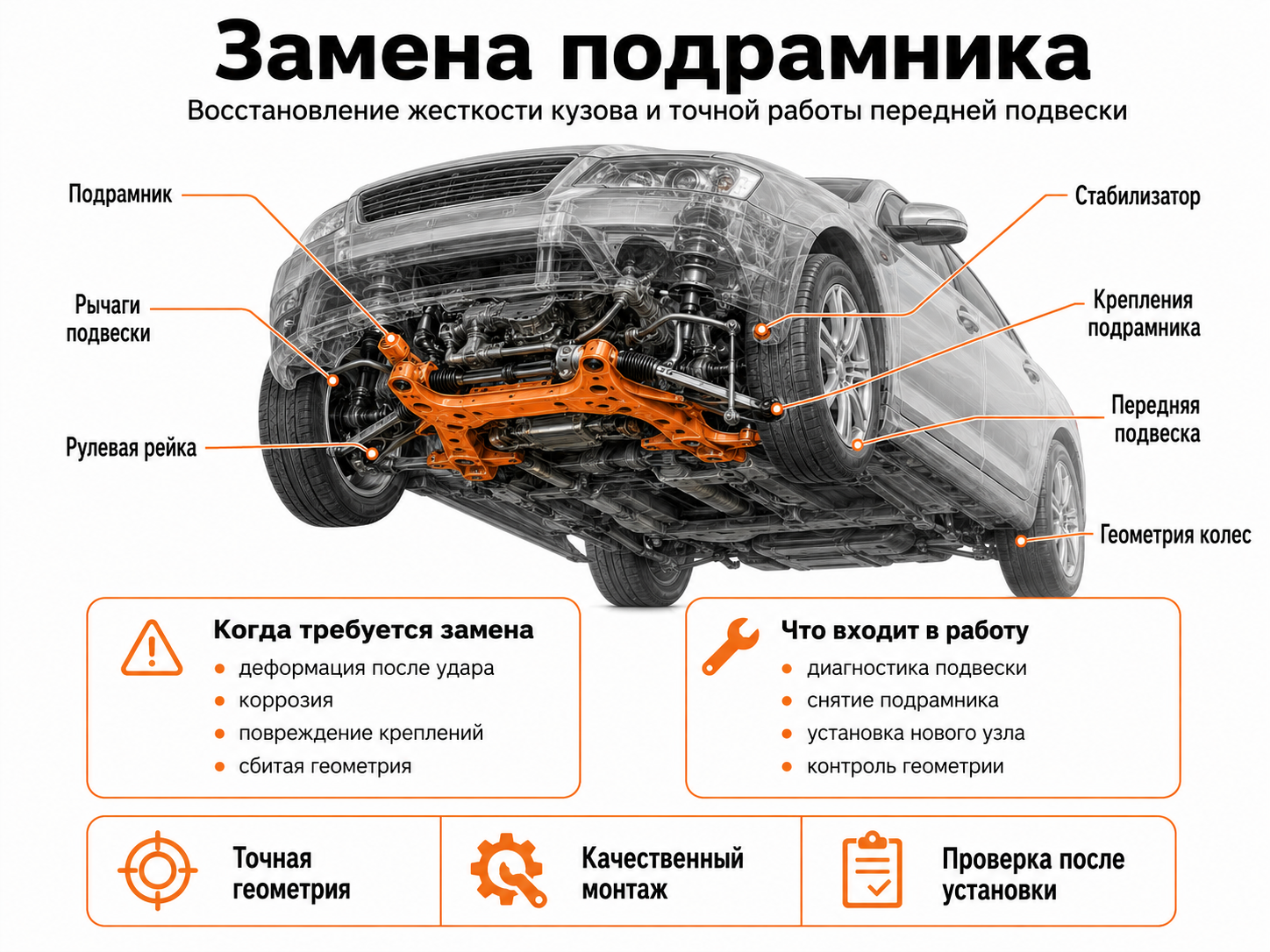

Подрамник представляет собой жесткую металлическую конструкцию, которая крепится к несущему кузову и служит основанием для ряда узлов автомобиля.
В зависимости от конструкции на нем могут располагаться:
- нижние рычаги;
- рулевая рейка;
- стабилизатор;
- двигатель;
- коробка передач;
- передний или задний редуктор;
- элементы выхлопной системы;
- крепления магистралей.
Подрамник позволяет собрать значительную часть подвески и силовых агрегатов в единый узел и распределяет возникающие нагрузки между несколькими точками кузова.
Передний и задний подрамник
Конструкция автомобиля может включать один или несколько подрамников.
Передний подрамник
Обычно связан с:
- передней подвеской;
- рулевой рейкой;
- двигателем;
- коробкой передач;
- стабилизатором.
Его положение особенно важно для геометрии управляемых колес.
Задний подрамник
Чаще используется в независимой задней подвеске.
К нему могут крепиться:
- продольные и поперечные рычаги;
- стабилизатор;
- редуктор полного привода;
- задняя подвеска в сборе.
Даже небольшое смещение заднего подрамника способно повлиять на развал и схождение задних колес.
Из чего изготавливают подрамники
В зависимости от автомобиля применяются:
- сварные стальные конструкции;
- штампованные стальные элементы;
- литые алюминиевые подрамники;
- комбинированные конструкции.
Выбор материала зависит от:
- массы автомобиля;
- требований к жесткости;
- компоновки;
- необходимости снижения массы.
Алюминиевые элементы особенно чувствительны к трещинам и повреждениям после сильных ударов.
Основные причины замены подрамника
Сам подрамник не является расходным элементом.
Основные причины его повреждения:
- ДТП;
- сильный удар днищем;
- наезд на препятствие;
- попадание колесом в глубокую яму;
- длительная коррозия;
- повреждение креплений;
- неправильный предыдущий ремонт.
Профильные сервисы относят деформацию, трещины, серьезную коррозию и повреждение крепежных зон к основным основаниям для полной замены.
Коррозия подрамника
Подрамник расположен в нижней части автомобиля и постоянно подвергается воздействию:
- воды;
- грязи;
- соли;
- дорожных реагентов.
Поверхностная ржавчина сама по себе не всегда является критичной.
Опасна коррозия, которая приводит к:
- глубокой слоистой ржавчине;
- уменьшению толщины металла;
- сквозным отверстиям;
- разрушению сварных швов;
- ослаблению крепежных зон.
Выраженное коррозионное разрушение силовой конструкции является основанием для замены.
Особенно опасные зоны коррозии
Наиболее тщательно проверяются:
- крепления рычагов;
- места фиксации к кузову;
- опоры двигателя;
- сварные соединения;
- крепление рулевой рейки;
- тонкие штампованные участки.
Повреждение в ненагруженной части и коррозия в силовой точке имеют разную степень риска.
Трещины подрамника
Трещина указывает на нарушение целостности силового элемента.
Она может появиться:
- после ДТП;
- при сильном ударе;
- в зоне усталостной нагрузки;
- возле корродировавшего участка;
- около крепления.
Продолжительная эксплуатация может привести к увеличению трещины.
Можно ли заварить подрамник
Возможность ремонта зависит от:
- материала;
- расположения дефекта;
- размера повреждения;
- конструкции.
Однако для сильно нагруженных зон необходимо учитывать не только визуальную целостность, но и:
- геометрию;
- остаточную прочность;
- состояние металла вокруг дефекта.
Если невозможно гарантировать заводское положение точек подвески и необходимую прочность, предпочтительна полная замена.
Можно ли выправить погнутый подрамник
Небольшую деформацию некоторых стальных конструкций технически можно пытаться восстановить с контролем геометрии.
Но для обычного ремонта часто надежнее заменить элемент, особенно если:
- изгиб значительный;
- повреждены точки крепления рычагов;
- металл имеет заломы;
- подрамник изготовлен из алюминия.
Главная проблема — необходимость восстановить расположение всех крепежных точек с высокой точностью.
Почему геометрия подрамника настолько важна
К нему крепятся направляющие элементы подвески. Если точка крепления рычага смещена даже на несколько миллиметров, изменяется положение:
- ступицы;
- колеса;
- поворотного кулака.
В результате могут изменяться:
- развал;
- схождение;
- кастер;
- положение колеса в арке.
Смещение подрамника без его деформации
Иногда после ремонта или сильного удара сам металл остается целым, но весь узел немного смещается относительно кузова. Это возможно, если конструкция креплений имеет небольшой монтажный диапазон.
В таком случае проверяется:
- положение контрольных точек;
- крепеж;
- кузовные отверстия.
Иногда достаточно правильно перепозиционировать исправный подрамник.
Подрамник после ДТП
После аварии проводится особенно тщательная проверка.
Диагностируются:
- сам подрамник;
- рычаги;
- кулаки;
- ступицы;
- амортизаторы;
- рулевой механизм;
- кузовные точки крепления.
Если кузовные точки смещены, установка нового подрамника сама по себе не восстановит геометрию.
Подрамник после удара днищем
При наезде на крупное препятствие возможны:
- вмятины;
- деформация поперечин;
- смещение креплений;
- трещины;
- повреждение двигателя или коробки.
Даже если автомобиль продолжает нормально ехать, после сильного удара полезна диагностика снизу.
Как проводится диагностика подрамника
В «Гараж САО» проверяем:
- металл;
- сварные соединения;
- коррозию;
- точки крепления;
- сайлентблоки;
- положение относительно кузова;
- связанные элементы подвески.
При подозрении на изменение геометрии дополнительно анализируются углы установки колес.
Почему недостаточно просто посмотреть снизу
Некоторые деформации визуально практически незаметны.
Для оценки используются:
- сравнение контрольных точек;
- положение колес;
- результаты сход-развала;
- симметрия подвески.
Особенно это важно после ДТП.
От чего зависит стоимость замены
Трудоемкость сильно зависит от компоновки.
На объем работ влияют:
- передний или задний подрамник;
- наличие двигателя на подрамнике;
- рулевая рейка;
- задний редуктор;
- количество рычагов;
- состояние крепежа;
- коррозия;
- необходимость переноса сайлентблоков.
Именно количество связанных с подрамником узлов является одной из причин большой разницы в трудоемкости работ на разных автомобилях.
