Для чего нужен поворотный кулак

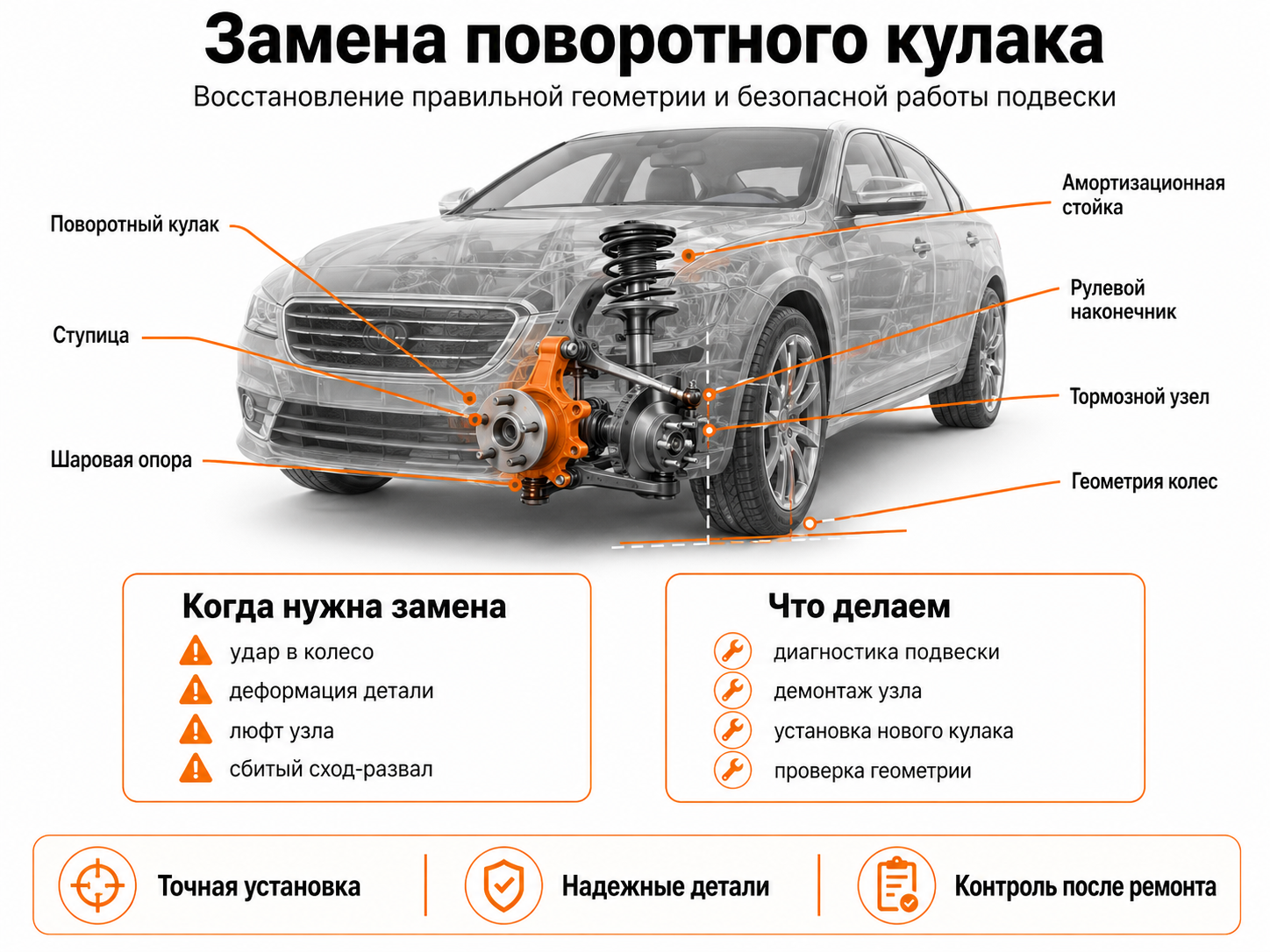

Поворотный кулак является центральным связующим элементом колесного узла.
К нему могут крепиться:
- ступичный подшипник;
- ступица;
- амортизационная стойка;
- шаровая опора;
- рулевой наконечник;
- тормозной суппорт;
- защитный щиток тормозного диска;
- датчик ABS.
Через кулак колесо получает возможность поворачиваться относительно подвески и одновременно сохранять заданное положение.
Как работает поворотный кулак
На передней управляемой оси рулевая тяга через наконечник воздействует на специальный рычаг кулака.
При повороте руля кулак изменяет положение относительно:
- шаровой опоры;
- верхнего шарнира или стойки.
Вместе с ним поворачиваются:
- ступица;
- тормозной диск;
- колесо.
При этом элемент постоянно воспринимает вертикальные, продольные и поперечные нагрузки.
Поворотный кулак и ступица — это не одно и то же
Нет.
Поворотный кулак — неподвижный относительно вращения колеса силовой элемент подвески.
Ступица вращается внутри или вместе со ступичным подшипником и удерживает колесо.
На некоторых автомобилях ступичный узел крепится к кулаку болтами, на других подшипник запрессовывается непосредственно в посадочное отверстие кулака.
Где установлен поворотный кулак
На передней оси он располагается между:
- амортизационной стойкой;
- нижним рычагом;
- рулевой тягой;
- колесной ступицей.
На двухрычажной подвеске вместо стойки он соединяется с верхней и нижней шаровыми опорами.
В многорычажной системе соединений может быть значительно больше.
Из чего изготавливают поворотные кулаки
Обычно используются:
- сталь;
- чугун;
- алюминиевые сплавы.
Материал выбирается исходя из:
- нагрузки;
- массы автомобиля;
- конструкции подвески;
- требований к неподрессоренной массе.
Алюминиевые детали особенно чувствительны к повреждениям после сильных ударов и неправильной запрессовки подшипников.
Основные неисправности поворотного кулака
Сам кулак не является расходным элементом и при нормальной эксплуатации может служить очень долго.
Замена требуется при:
- деформации;
- трещинах;
- повреждении посадочного места ступичного подшипника;
- разрушении резьбы;
- повреждении крепления шаровой;
- повреждении крепления рулевого наконечника;
- сильной коррозии;
- механическом разрушении после ДТП.
Почему поворотный кулак деформируется
Основная причина — сильная ударная нагрузка через колесо.
Например:
- попадание в глубокую яму;
- удар колесом о бордюр;
- боковое ДТП;
- наезд на препятствие;
- сильный удар в подвеску.
Нагрузка передается от колеса через ступицу непосредственно на кулак.
Может ли кулак погнуться незаметно
Да.
Небольшая деформация иногда практически не видна без измерений.
При этом могут появиться:
- неправильный развал;
- увод автомобиля;
- неравномерный износ шины;
- невозможность выставить углы на стенде.
Особенно это актуально после сильного удара колесом.
Почему сход-развал не регулируется после ДТП
Если регулировочных диапазонов недостаточно, причиной может быть деформация:
- поворотного кулака;
- рычага;
- амортизационной стойки;
- подрамника;
- кузова.
Регулировкой невозможно компенсировать значительное изменение геометрии силовых деталей.
Поэтому сначала определяется, какой элемент деформирован.
Как понять, что погнут именно кулак
На это могут указывать:
- развал сильно отличается справа и слева;
- рычаги визуально целы;
- подрамник расположен правильно;
- стойка не деформирована;
- ступичный узел установлен без люфта;
- регулировки не хватает.
Окончательный вывод делается после комплексного измерения подвески.
Повреждение после сильной ямы
После удара необходимо проверить не только поворотный кулак.
Одновременно диагностируются:
- колесный диск;
- шина;
- ступица;
- ступичный подшипник;
- шаровая;
- рычаг;
- амортизатор;
- подрамник.
Сильная нагрузка редко воздействует только на одну деталь.
Поворотный кулак после ДТП
После бокового удара возможны одновременно:
- изгиб кулака;
- деформация рычагов;
- повреждение ступицы;
- смещение подрамника;
- деформация стойки;
- повреждение кузовных точек.
Замена одного визуально сломанного элемента без проверки остальной геометрии может не восстановить правильное положение колеса.
Трещина поворотного кулака
Трещина является серьезной неисправностью.
Кулак относится к силовым компонентам и удерживает колесный узел.
Эксплуатация детали с трещиной недопустима из-за риска дальнейшего разрушения.
Такой элемент заменяется.
Можно ли заварить поворотный кулак
Для обычного ремонта ответственного элемента подвески сварку не следует рассматривать как нормальный способ восстановления.
Особенно это относится к:
- алюминиевым кулакам;
- зонам крепления шаровых;
- посадочным местам подшипника.
После сварки сложно гарантировать первоначальную:
- прочность;
- структуру металла;
- точность геометрии.
Безопаснее установить исправную деталь.
Можно ли выправить погнутый кулак
Обычно предпочтительна замена.
Даже если визуально вернуть форму, невозможно без специальных измерений гарантировать:
- точное положение оси ступицы;
- углы креплений;
- сохранение прочности.
Для силового узла подвески это критично.
Посадочное место ступичного подшипника
На многих автомобилях наружная обойма подшипника запрессовывается непосредственно в кулак.
Посадочное отверстие должно иметь точную геометрию.
Если оно:
- разбито;
- овальное;
- имеет задиры;
- повреждено неправильной запрессовкой,
новый подшипник не будет надежно зафиксирован.
Почему ступичный подшипник быстро выходит из строя
Одной из возможных причин является поврежденный кулак.
Если посадочное место:
- деформировано;
- имеет неправильный натяг,
подшипник работает с перекосом.
Это может вызвать:
- шум;
- люфт;
- перегрев;
- повторный быстрый износ.
Если несколько новых подшипников выходят из строя подряд, посадочное место обязательно проверяется.
Повреждение после неправильной запрессовки
При замене ступичного подшипника усилие должно прикладываться к правильной обойме.
Ошибки могут привести к:
- повреждению нового подшипника;
- задиру посадочного места;
- деформации кулака.
Для работ используются пресс и подходящие оправки.
Резьбовые отверстия поворотного кулака
На кулаке могут располагаться резьбы для:
- суппорта;
- датчика ABS;
- защитного щитка;
- других креплений.
При сорванной резьбе возможность восстановления зависит от:
- места;
- нагрузки;
- конструкции.
Критические силовые соединения оцениваются особенно внимательно.
Крепление амортизационной стойки
На MacPherson кулак соединяется со стойкой одним или несколькими болтами.
Через это соединение передаются значительные нагрузки.
Проверяются:
- отверстия;
- болты;
- посадочные поверхности;
- отсутствие деформации.
Разбитые отверстия могут привести к изменению положения стойки.
Крепление шаровой опоры
Конструкции различаются.
Шаровая может:
- входить пальцем в конусное отверстие;
- фиксироваться зажимным болтом;
- соединяться через отдельный палец.
Повреждение места крепления опасно, поскольку шаровая удерживает нижнюю часть кулака.
Крепление рулевого наконечника
Рулевой наконечник обычно соединяется с кулаком через конусный палец.
Конусное отверстие должно обеспечивать надежную фиксацию.
Если оно разбито или повреждено, новая деталь может не зафиксироваться правильно.
В таком случае требуется замена кулака.
Поворотный кулак и тормозной механизм
К кулаку крепится суппорт или его скоба.
Поэтому повреждение кулака способно повлиять на положение тормозного механизма относительно диска.
После серьезного удара проверяются:
- суппорт;
- диск;
- защитный щиток;
- крепления.
Датчик ABS и поворотный кулак
Датчик скорости колеса часто установлен непосредственно на кулаке или ступичном узле.
При ремонте важно:
- аккуратно снять датчик;
- не повредить провод;
- очистить посадочное место.
На возрастных автомобилях датчик может закиснуть в корпусе.
Почему датчик ABS ломается при демонтаже
Со временем между корпусом датчика и кулаком образуется коррозия.
Пластиковый датчик фиксируется очень плотно.
При попытке извлечения он может:
Поэтому состояние соединения оценивается заранее.
Как проводится диагностика поворотного кулака
Проверка включает:
- визуальный осмотр;
- сравнение правой и левой стороны;
- контроль геометрии колес;
- проверку посадочного места ступицы;
- проверку креплений;
- осмотр на трещины.
При необходимости измеряются взаимные положения элементов подвески.
Почему визуального осмотра недостаточно
Небольшой изгиб может составлять всего несколько миллиметров, но этого достаточно для заметного изменения развала.
Без:
- измерения геометрии;
- сравнения деталей
такую неисправность легко пропустить.
